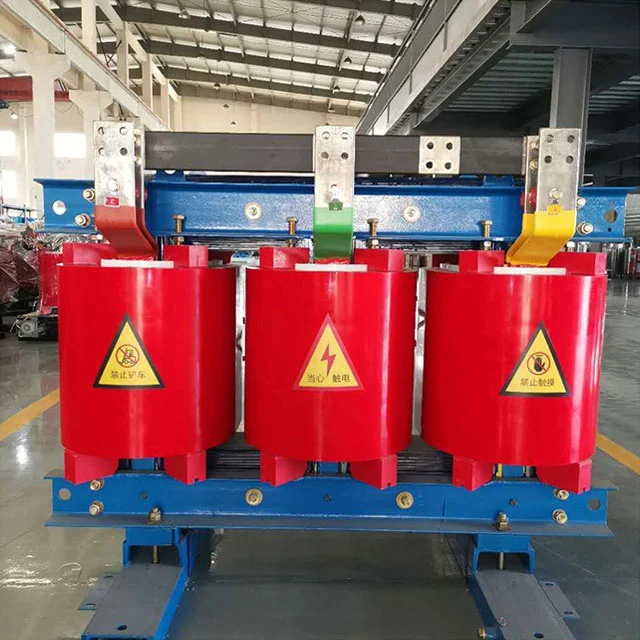

630 kVA μετασχηματιστής ξηρού τύπου τριών φάσεων

Αυτός ο μετασχηματιστής ξηρού τύπου 630 kVA από το SGOB διαθέτει 100% χάλκινες περιελίξεις, υψηλής τάσης 5000V και συχνότητα 50Hz/60Hz. Συμμορφώνεται με πρότυπα IEC για χρήση σε σταθμούς ηλεκτροπαραγωγής, υποσταθμούς κλπ. Οι ονομαστικές τάσεις περιλαμβάνουν 6kV, 6.3kV, 10kV, 10.5kV και 11kV.  Η προσαρμογή για συγκεκριμένες απαιτήσεις είναι διαθέσιμη. Επικοινωνήστε μαζί μας για περισσότερες λεπτομέρειες.

Χαρακτηριστικά προϊόντος:

1. Τα πηνία χρησιμοποιούν αγωγούς χαλκού με σύνθετη μόνωση από υαλοβάμβακα, χύτευση κενού σε εποξειδική ρητίνη για μια σφραγισμένη δομή χωρίς φυσαλίδες.

2. Ο πυρήνας χρησιμοποιεί φύλλα χάλυβα πυριτίου προσανατολισμένα με κόκκους με ένα σταδιακό σχέδιο για να μειώσει την απώλεια υστέρησης.

3. Η πλευρά χαμηλής τάσης χρησιμοποιεί μια δομή περιέλιξης αλουμινίου με αυτόματη συγκόλληση Arc Arc για ομοιόμορφη κατανομή ρεύματος.

4. Ένα έξυπνο σύστημα ελέγχου θερμοκρασίας με αξονικό ανεμιστήρα ρυθμίζει την απόδοση ψύξης.

5. Το σφραγισμένο περίβλημα διαθέτει πτερύγια ψύξης για βελτιωμένη μεταφορά και μια ανθεκτική στη διάβρωση επικάλυψε προστατεύει από το σπρέι αλατιού.

Διαδικασία παραγωγής:

Μετά την περιέλιξη, το σύρμα χαλκού προ-εμπνοεί με μονωτικό βερνίκι, στη συνέχεια χύτευση κενού σε εποξειδική ρητίνη για σκλήρυνση. Ο πυρήνας είναι κομμένος με λέιζερ και στοιβάζεται, με υδραυλικούς σφιγκτήρες που εφαρμόζουν σταθερή πίεση. Μετά τη συναρμολόγηση, οι πυρήνες και τα πηνία ψήνονται για να δεσμεύσουν τα εξαρτήματα. Η μερική ανίχνευση και η αρμονική ανάλυση εκτελούνται πριν από την αποστολή, με τα δεδομένα να μεταφορτώνονται στο σύννεφο για ανιχνευσιμότητα.

Βασικά πλεονεκτήματα έναντι μετασχηματιστών με εμβάπτιση πετρελαίου:

1. Οι μετασχηματιστές με εμβάπτιση με πετρέλαιο έχουν κίνδυνο διαρροής πετρελαίου λόγω αποτυχίας της σφράγισης, ενδεχομένως προκαλώντας ρύπανση του εδάφους και κινδύνους πυρκαγιάς. Ο τριφασικός μετασχηματιστής ξηρού τύπου 630 kVA εξαλείφει τα εύφλεκτα μέσα και η ρητίνη αυτο-εκτοξεύεται σε περίπτωση σφάλματος τόξου, αποτρέποντας τη δευτερεύουσα βλάβη. Οι μετασχηματιστές με εμβάπτιση με πετρέλαιο παράγουν εύφλεκτα αέρια υπό συνθήκες υπερφόρτωσης, απαιτώντας συστήματα προστασίας φυσικού αερίου. Οι μετασχηματιστές ξηρού τύπου παρακολουθούν άμεσα τη θερμοκρασία του πιο καυτού σημείου χρησιμοποιώντας ενσωματωμένους αισθητήρες, βελτιώνοντας την ταχύτητα της έγκαιρης προειδοποίησης και της ανταπόκρισης.

2. Σε μετασχηματιστές με εμβάπτιση με έλαιο, οι μεταβολές στο ιξώδες του λαδιού σε χαμηλές θερμοκρασίες επηρεάζουν την αποτελεσματικότητα της διάχυσης της θερμότητας και οι υψηλές θερμοκρασίες επιταχύνουν τη γήρανση της μόνωσης. Ο συντελεστής θερμικής διαστολής της εποξειδικής ρητίνης σε μετασχηματιστές ξηρού τύπου ταιριάζει με αυτόν των αγωγών χαλκού, διατηρώντας τη μηχανική σταθερότητα κάτω από ακραίες μεταβολές της θερμοκρασίας. Οι μετασχηματιστές με εμβάπτιση πετρελαίου απαιτούν περιοδική ποιότητα πετρελαίου και δοκιμή περιεχομένου υγρασίας. Η πλήρως σφραγισμένη δομή των μετασχηματιστών ξηρού τύπου επιτρέπει τη λειτουργία σε περιβάλλοντα υγρασίας 100%, εξαλείφοντας την ανάγκη για πρόσθετα προστατευτικά περιβλήματα σε θαλάσσια περιβάλλοντα με διάβρωση ψεκασμού αλατιού.

3. Η συντήρηση μετασχηματιστή με μετασχηματιστή πετρελαίου απαιτεί εξειδικευμένο εξοπλισμό φιλτραρίσματος πετρελαίου και έξοδα διάθεσης απορριμμάτων. Οι τυχαίες διαρροές έχουν ως αποτέλεσμα το κόστος καθαρισμού του χώρου. Οι μετασχηματιστές ξηρού τύπου απαιτούν μόνο συμπιεσμένο καθαρισμό αέρα για συσσώρευση σκόνης επιφάνειας, χωρίς αναλώσιμο κόστος αντικατάστασης. Η απόρριψη μετασχηματιστών με εμβάπτιση πετρελαίου περιλαμβάνει διαδικασίες επικίνδυνων αποβλήτων. Τα υλικά ξηρού τύπου μπορούν να συνθλίβονται μηχανικά, να ταξινομηθούν και να ανακυκλωθούν, αυξάνοντας σημαντικά την υπολειμματική τιμή. Οι επισκευές μετασχηματιστή με μετασχηματιστή πετρελαίου απαιτούν διαδικασίες αποστράγγισης πετρελαίου. Οι μετασχηματιστές στεγνού τύπου υποστηρίζουν την αντικατάσταση του αρθρωτή περιέλιξη, μειώνοντας το χρόνο διακοπής.

Σημειώσεις συντήρησης

1. Μην χρησιμοποιείτε πιστόλι αέρα υψηλής πίεσης απευθείας στον ψύκτρα θερμότητας κατά τη λειτουργία ενός μετασχηματιστή ξηρού τύπου 630 kVA για να αποφευχθούν μικρο-κρούσεις στη ρητίνη.

2. Καθαρίστε τη σκόνη από τα κανάλια διάχυσης θερμότητας με μαλακή βούρτσα εάν συσσωρευτεί για περισσότερο από τρεις μήνες.

3. Ελέγξτε για σχηματισμό κρυστάλλου αλατιού στις ακροδέκτες στις παράκτιες περιοχές πριν από την εποχή των μουσώνων.

4. Εκτελέστε δοκιμές μόνωσης μεταξύ των στροφών μετά από ξαφνικό βραχυκύκλωμα.

5. Σφραγίδα και αποθηκεύστε σε ξηρό περιβάλλον κατά τη διάρκεια της μακροπρόθεσμης αποθήκευσης. Διατηρήστε μια σταθερή θερμοκρασία και υγρασία για 48 ώρες πριν από την επανεκκίνηση.

Είναι η χωρητικότητα υπερφόρτωσης χαμηλότερη από εκείνη των μετασχηματιστών με εμβάπτιση πετρελαίου;

Οι περιελίξεις ενσωματωμένες με ρητίνη έχουν υψηλότερη θερμική χωρητικότητα και υπό αναγκαστική ψύξη αέρα, ο συνεχής χρόνος υπερφόρτωσης είναι στην πραγματικότητα μεγαλύτερος από εκείνον των μετασχηματιστών με εμβάπτιση πετρελαίου. Η ταχύτητα αποκατάστασης μόνωσης μετά από ξαφνικό βραχυκύκλωμα είναι επίσης ταχύτερη.
