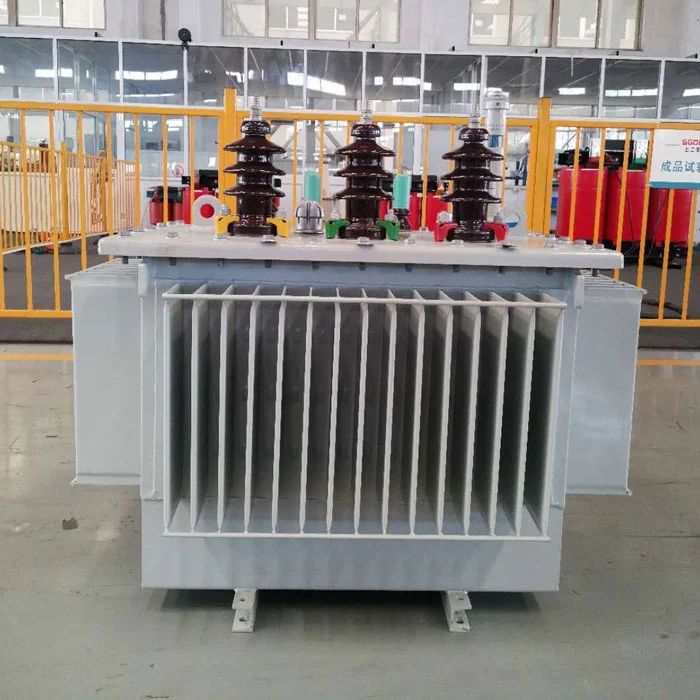

ΟΜετασχηματιστής βυθισμένου πετρελαίου 80kvaείναι μια σφραγισμένη συσκευή μετατροπής ισχύος που κατασκευάζεται με έναν πυρήνα χάλυβα πυριτίου με κρύο και χωρίς οξυγόνο. Διαθέτει σχεδιασμό σπειροειδούς πηνίου με διαχρονικά κανάλια λαδιού για την ενίσχυση της εσωτερικής διάχυσης της θερμότητας. Μια δομή ανθεκτική στη βραχυκύκλωμα ενισχύει τα τελικά υποστηρίγματα για την προστασία από τις παροδικές ρεύμα. Ένας ειδικός μηχανισμός ανύψωσης και σύστημα τοποθέτησης διασφαλίζουν τη σταθερότητα των μεταφορών.
ΟΜετασχηματιστής βυθισμένου πετρελαίου 80kvaΜπορεί να χρησιμοποιηθεί σε συστήματα διανομής αστικής ενέργειας για να αντέξει τις διακυμάνσεις του φορτίου κατά τη διάρκεια της ημέρας και η διάχυση θερμότητας με εμβάπτιση πετρελαίου εξασφαλίζει συνεχή λειτουργία πλήρους φορτίου. Η δομή της ανθεκτικής στη διάβρωση εμποδίζει αποτελεσματικά τη διάβρωση του σπρέι αλατιού σε υγρές παράκτιες περιοχές.
Ο σχεδιασμός του ενισχυμένου χάσματος μόνωσης για τις περιοχές υψηλού υψομέτρου μειώνει τον κίνδυνο απόρριψης χαμηλής πίεσης.
| ΜΟΝΤΕΛΟ | ΙΚΑΝΟΤΗΤΑ (KVA) |
HV (KV) |
Lv (KV) |
Χωρίς απώλεια φορτίου (KW) |
Βρώμικος (%) |
ΒΑΡΟΣ (Kg) |
ΔΙΑΣΤΑΣΗ (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Τα διαλυμένα συστατικά του αερίου αναλύονται τακτικά με χρωματογραφική ανάλυση και η εσωτερική διάγνωση σφάλματος ενεργοποιείται όταν οι συγκεντρώσεις ακετυλενίου είναι μη φυσιολογικές. Η στάθμη λαδιού παρακολουθείται χρησιμοποιώντας έναν δείκτη παραθύρου δύο χρωμάτων και ενεργοποιείται ένας συναγερμός έκτακτης ανάγκης όταν η στάθμη λαδιού πέφτει ξαφνικά. Διεξάγεται ετήσια δοκιμή διηλεκτρικής αντοχής πετρελαίου και πραγματοποιείται διήθηση πετρελαίου κενού όταν η τάση διάσπασης πέφτει κάτω από το όριο.
Η παρατεταμένη λειτουργία κάτω από έναν συγκεκριμένο ρυθμό φορτίου είχε ως αποτέλεσμα τη χαμηλή θερμοκρασία λαδιού σε έναΜετασχηματιστής βυθισμένου πετρελαίου 80kva, οδηγώντας σε ανάλυση νερού και μειωμένη αντοχή μόνωσης. Απαιτείται τακτική θέρμανση πλήρους φορτίου για τη διατήρηση της υδατοδιαλυτότητας στο λάδι. Η αυτόματη θέρμανση θα πρέπει να ενεργοποιείται κατά τη διάρκεια του χειμερινού τερματισμού για να διατηρηθεί η θερμοκρασία λαδιού.
Αμέσως εκτελέστε μια δοκιμή απόκρισης συχνότητας παραμόρφωσης παραμόρφωσης και τη συγκρίνετε με ένα φάσμα αναφοράς. Ελέγξτε τη μετατόπιση των μπουλονιών με το κάλυμμα κρέμονται το κάλυμμα και χρησιμοποιήστε ένα εύρος λέιζερ για να επαληθεύσετε τις αξονικές διαστάσεις. Εκτελέστε μια δοκιμή χωρίς φορτίο για να παρακολουθήσετε τις μη φυσιολογικές αρμονικές δονήσεων. Εάν ο πυρήνας είναι γειωμένος σε πολλαπλά σημεία, αποσυναρμολογήστε και επισκευάστε τη μόνωση.
