Αυτό το περιεκτικό ιστολόγιο εξερευνάΜετασχηματιστές βυθισμένοι σε λάδι, απαντώντας σε βασικές ερωτήσεις σχετικά με τον σκοπό, τη λειτουργία, τα οφέλη, τις διαφορές σε σύγκριση με τους μετασχηματιστές ξηρού τύπου, τις εφαρμογές και τις πρακτικές συντήρησης. Απευθύνεται σε μηχανικούς, υπεύθυνους λήψης αποφάσεων και τεχνικούς αναγνώστες, αυτό το άρθρο είναι δομημένο με σαφείς επικεφαλίδες, πίνακες, λίστες και μια ενότητα Συνήθεις Ερωτήσεις για τη βελτίωση της κατανόησης και την υποστήριξη τεκμηριωμένων αποφάσεων. Ακολουθεί τις αρχές EEAT (Εξειδίκευση, Εμπειρία, Αυθεντία, Αξιοπιστία) και περιλαμβάνει πληροφορίες και πηγές σχετικές με τον κλάδο.

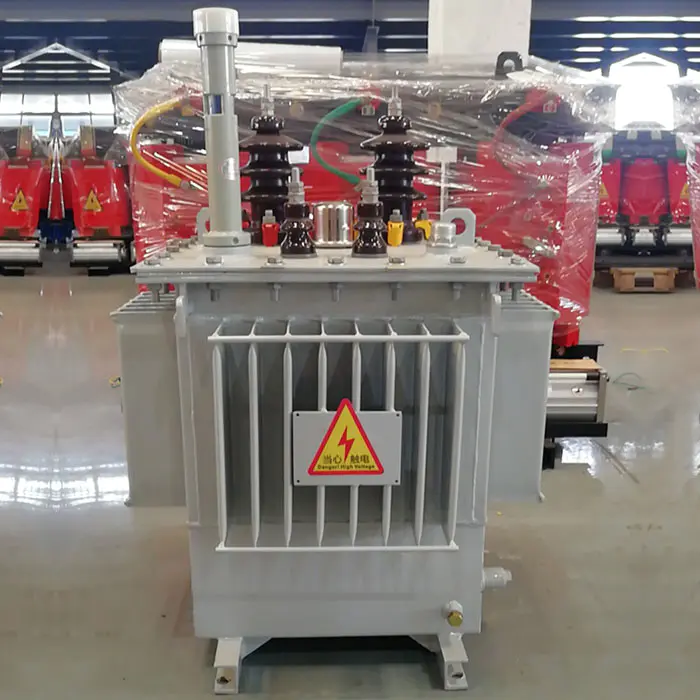

Οι μετασχηματιστές βυθισμένοι στο λάδι είναι ηλεκτρικές συσκευές που μεταφέρουν ηλεκτρική ενέργεια μεταξύ των κυκλωμάτων μέσω ηλεκτρομαγνητικής επαγωγής. Χρησιμοποιούν ένα εξειδικευμένο μονωτικό λάδι — συνήθως εξαιρετικά εξευγενισμένο ορυκτέλαιο — για:
Ο πυρήνας και τα πηνία του μετασχηματιστή βυθίζονται σε λάδι μέσα σε μια σφραγισμένη δεξαμενή. Όταν εφαρμόζεται τάση εναλλασσόμενου ρεύματος στο πρωτεύον τύλιγμα, δημιουργείται ένα μαγνητικό πεδίο, προκαλώντας τάση στο δευτερεύον τύλιγμα. Το λάδι απορροφά τη θερμότητα και την αναδιανέμει μέσω φυσικής μεταφοράς ή συστημάτων εξαναγκασμένης ψύξης (καλοριφέρ ή ανεμιστήρες).
Αυτή η διαδικασία υποστηρίζει την αποτελεσματική μεταφορά ενέργειας διατηρώντας παράλληλα ασφαλείς θερμοκρασίες λειτουργίας, κάτι που είναι απαραίτητο για συστήματα υψηλής τάσης και υψηλής χωρητικότητας. Η ψύξη και η μόνωση που παρέχει το λάδι παρατείνουν τη διάρκεια ζωής του μετασχηματιστή και ενισχύουν την αξιοπιστία σε απαιτητικά περιβάλλοντα.
Οι μετασχηματιστές βυθισμένοι σε λάδι χρησιμοποιούνται ευρέως στα δίκτυα μεταφοράς και διανομής για διάφορους λόγους:
Λόγω αυτών των πλεονεκτημάτων, οι μεγάλες επιχειρήσεις κοινής ωφελείας και τα βιομηχανικά συγκροτήματα συχνά αναπτύσσουν μετασχηματιστές βυθισμένους σε λάδι όπου η υψηλή αξιοπιστία και η ικανότητα φόρτωσης είναι ζωτικής σημασίας.
| Χαρακτηριστικό | Οφελος |
|---|---|
| Δυνατότητα ψύξης | Υποστηρίζει υψηλότερη χωρητικότητα φορτίου και μειώνει το σχηματισμό hotspot |
| Ηλεκτρική μόνωση | Βελτιώνει τη διηλεκτρική αντοχή, μειώνοντας τους κινδύνους βλάβης |
| Μακροβιότητα | Εκτεταμένη διάρκεια ζωής υπό την κατάλληλη συντήρηση |
| Κόστους-αποτελεσματικότητας | Χαμηλότερο κόστος ανά kVA σε σύγκριση με πολλές εναλλακτικές λύσεις ξηρού τύπου |
Αυτά τα πλεονεκτήματα καθιστούν τους μετασχηματιστές βυθισμένους σε λάδι μια οικονομικά αποδοτική επιλογή όπου οι περιβαλλοντικές συνθήκες και οι συνθήκες ασφάλειας μπορούν να αντιμετωπιστούν σωστά.
Τα βασικά συστατικά περιλαμβάνουν:
Κάθε εξάρτημα παίζει ρόλο στην εξασφάλιση αποτελεσματικής μεταφοράς ενέργειας και αξιοπιστίας υπό ηλεκτρικές καταπονήσεις.
| Αποψη | Μετασχηματιστής βυθισμένος σε λάδι | Μετασχηματιστής ξηρού τύπου |
|---|---|---|
| Μηχανισμός Ψύξης | Κυκλοφορία λαδιού και εξωτερική ψύξη | Μόνο μεταφορά αέρα ή εξαναγκασμένος αέρας |
| Εγκατάσταση | Απαιτεί μέτρα περιορισμού λαδιού και πυρασφάλειας | Εγκαταστάσεις εσωτερικών χώρων/κλειστών χώρων |
| Κόστος | Γενικά χαμηλότερο ανά kVA | Υψηλότερο κόστος για συγκρίσιμες αξιολογήσεις |
| Συντήρηση | Απαιτούνται έλεγχοι και φιλτράρισμα λαδιών | Χαμηλότερη τακτική συντήρηση |
Η επιλογή μεταξύ λαδιού και ξηρού τύπου εξαρτάται από τους περιορισμούς της τοποθεσίας, τους περιβαλλοντικούς κώδικες και τις επιχειρησιακές προτεραιότητες.
Οι μετασχηματιστές βυθισμένοι σε λάδι χρησιμοποιούνται συνήθως σε:
Σε αυτές τις εφαρμογές, η υψηλή αξιοπιστία, η ηλεκτρική τους απόδοση και η διαχείριση φορτίου τις καθιστούν βασικό κορμό της ηλεκτρικής υποδομής παγκοσμίως.
Η τακτική συντήρηση για μετασχηματιστές βυθισμένους σε λάδι περιλαμβάνει:
Η προληπτική συντήρηση ελαχιστοποιεί τους κινδύνους αστοχίας και υποστηρίζει τη μακροπρόθεσμη απόδοση.
Ε: Ποια είναι η κύρια λειτουργία του λαδιού μετασχηματιστή;
Α: Το λάδι μετασχηματιστή χρησιμεύει τόσο ως ψυκτικό όσο και ως μονωτικό μέσο που ενισχύει τις διηλεκτρικές ιδιότητες και την απαγωγή θερμότητας, ζωτικής σημασίας για τη σταθερή απόδοση του μετασχηματιστή.
Ε: Πώς το λάδι βελτιώνει την απόδοση του μετασχηματιστή;
Α: Το λάδι διευκολύνει την καλύτερη θερμική μεταφορά μακριά από τις περιελίξεις και τον πυρήνα, μειώνοντας την πίεση θερμοκρασίας και επιτρέποντας μεγαλύτερη χωρητικότητα φορτίου με μειωμένες απώλειες σε σύγκριση με την ψύξη με αέρα μόνο.
Ε: Είναι οι μετασχηματιστές βυθισμένοι στο λάδι ασφαλείς για χρήση σε εσωτερικούς χώρους;
Α: Μπορούν να χρησιμοποιηθούν σε εσωτερικούς χώρους εάν εφαρμόζονται αυστηρά συστήματα πυροπροστασίας και μέτρα περιορισμού λαδιού. Οι τοπικοί κώδικες ασφαλείας ορίζουν συχνά απαιτήσεις για εγκαταστάσεις εσωτερικού χώρου.
Ε: Πόσο συχνά πρέπει να ελέγχεται το λάδι μετασχηματιστή;
Α: Οι βέλτιστες πρακτικές του κλάδου προτείνουν περιοδικές δοκιμές — συνήθως κάθε 6 έως 12 μήνες, ανάλογα με το φορτίο, τον θερμικό κύκλο και τις περιβαλλοντικές συνθήκες — για τον έγκαιρο εντοπισμό της υποβάθμισης ή της μόλυνσης.
Ε: Μπορούν να ανακυκλωθούν οι μετασχηματιστές βυθισμένοι σε λάδι;
Α: Ναι, τα περισσότερα εξαρτήματα — συμπεριλαμβανομένου του χάλυβα πυρήνα, των περιελίξεων από χαλκό και του λαδιού — μπορούν να ανακυκλωθούν ή να επισκευαστούν υπεύθυνα, υποστηρίζοντας τη βιώσιμη διαχείριση περιουσιακών στοιχείων.
