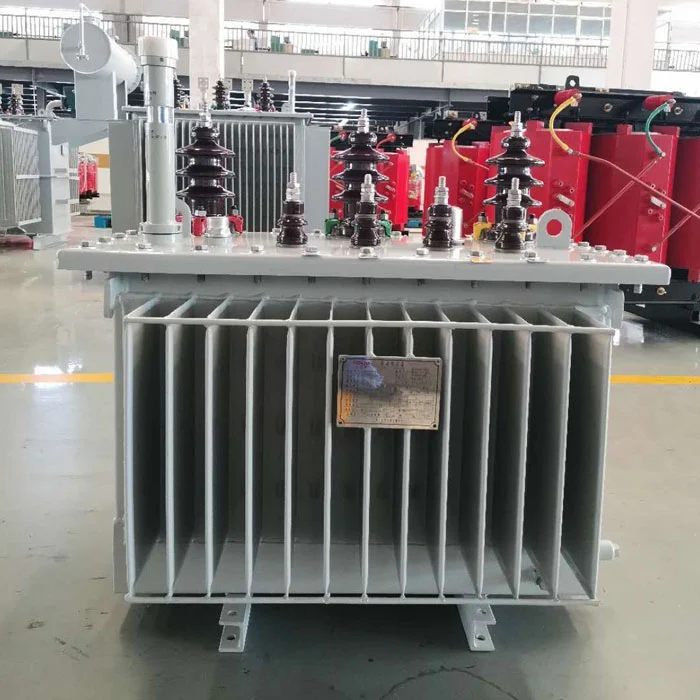

SGOBΜετασχηματιστής 160 kVA με στιβαρό προστατευτικό σχέδιο περιβλήματοςείναι μια λύση προμήθειας και εξαγωγής της Κίνας που επικεντρώνεται στη διανομή ηλεκτρικής ενέργειας σε κατοικίες και ελαφριά εμπορική χρήση. Προσαρμοσμένο για σενάρια που απαιτούν ανώτερη ασφάλεια, ανθεκτικότητα και μακροπρόθεσμη λειτουργική σταθερότητα, ξεπερνά τους συνηθισμένους μετασχηματιστές με βασική προστασία του περιβλήματος.
Προστατευτικός Σχεδιασμός Κατοικιών – Μετρημένες Παράμετροι
Βαθμός υλικού
Χάλυβας: 2,0mm τουρσί θερμής έλασης
Αντοχή διαρροής: ≥235 MPa
Αντιδιαβρωτική προστασία
Εποξειδική πολυεστερική βαφή πούδρας
Ταξινόμηση C5 (ISO 12944-6)
Ξηρό φιλμ: 120–160μm
Προστασία εισόδου
Ισοδύναμο IP54 (IEC 60529)
Φλάντζα: Καουτσούκ σιλικόνης (20 ετών)
Αποτέλεσμα ψεκασμού αλατιού
ASTM B117 – 500 ώρες
ερπυσμός από γραφέα: ≤2,0mm
Χωρίς κόκκινη σκουριά στις άκρες
Εκτίμηση ζωής σε εξωτερικούς χώρους (ISO 12944)
| Περιβάλλο |
Τυπικό περίβλημα (C3, 1,5 mm) |
SGOB(C5, 2,0 mm) |
Διαφορά |
| Αγροτικό / προαστιακό |
12-15 ετών |
20+ χρόνια |
+33% |
| Αστικές / βιομηχανικές |
8-10 ετών |
15-18 ετών |
+60–80% |
| Παράκτια / υψηλή υγρασία |
5-7 ετών |
10-12 ετών |
+70% |
Ηλεκτρική απόδοση – Δοκιμασμένες τιμές
| Κατάσταση φόρτωσης |
Αποδοτικότητα |
Απώλειες |
| Φορτίο 25% (40 kVA) |
97,9% |
Κυρίαρχη απώλεια πυρήνα (~240W) |
| Φορτίο 50% (80 kVA) |
98,4% |
Συνδυασμένη ~1.480W |
| 75% φορτίο (120 kVA) |
98,7% |
Βέλτιστο σημείο απόδοσης |
| 100% φορτίο (160 kVA) |
98,3% |
Η απώλεια φορτίου αυξάνεται με τη θερμοκρασία |
Οι πατέντες μας:
Μηχανική Ακεραιότητα
- Ενίσχυση βάσης: κανάλια περονοφόρου 140 mm + 4 ωτίδες ανύψωσης (20.000 kg ονομαστικής τιμής)
- Εσωτερική στήριξη: Πίεση σύσφιξης πυρήνα ≥15 MPa
- Διατήρηση ροπής συνδετήρα: Εξοπλισμός κλάσης 8.8 με παξιμάδια ασφάλισης. εκ νέου ροπή >10 χρόνια
- Πρόσφυση βαφής: Δοκιμή εγκάρσιας κοπής ISO 2409 – βαθμολογία 0 (χωρίς αποκόλληση)
- Αντοχή σε κρούση: ASTM D2794 – 40 ίντσες-λίβρες χωρίς ρωγμές
Πλήρες Φύλλο Τεχνικών Δεδομένων
| Ονομαστική ισχύς |
160 kVA (συνεχές) |
| Πρωτεύουσα τάση |
6,3 / 10 / 11 / 20 kV (±2×2,5% βρύσες) |
| Δευτερεύουσα τάση |
0,4 / 0,415 / 0,433 kV |
| Συχνότητα |
50 Hz ή 60 Hz |
| Διανυσματική ομάδα |
Dyn11, Dyn5, Yyn0 (συγκεκριμένη παραγγελία) |
| Απώλεια χωρίς φορτίο |
≤240 W |
| Απώλεια φορτίου (120°C) |
≤2.600 W |
| Τάση αντίστασης |
4% (±5%) |
| Ρεύμα χωρίς φορτίο |
≤1,2% |
| Αύξηση θερμοκρασίας (λάδι/τύλιγμα) |
55K / 60K |
| Αξιολόγηση περιβλήματος |
Ισοδύναμο IP54 (IEC 60529) |
| Πάχος χάλυβα |
2,0 χλστ |
| Σύστημα επίστρωσης |
Εποξειδικός πολυεστέρας, C5-H (ISO 12944) |
| Αντοχή σε ψεκασμό αλατιού |
500 ώρες (ASTM B117) |
| Διαστάσεις (Μ×Π×Υ) |
1.110 × 580 × 1.170 χλστ |
| Βάρος (με λάδι) |
790kg ±5% |
| Όγκος λαδιού |
280 L (ορυκτέλαιο) |
| Μέθοδος ψύξης |
ΟΝΑΝ |
| Διάρκεια ζωής σχεδίασης |
20 χρόνια |
| Πρότυπα |
IEC 60076, GB 1094, IEC 60529 |
Πλαίσιο υπηρεσίας κύκλου ζωής
Απάντηση ανά περιοχή:
- Σαγκάη (≤200km): Επίσκεψη πεδίου ≤2 ώρες
- Εσωτερική Κίνα: Τηλεχειριστήριο ≤4h; επί τόπου ≤48h
- Νοτιοανατολική Ασία / Αφρική / ΚΑΚ: Απομακρυσμένη ≤8h; ανταλλακτικά αέρα ≤48h
Εγγύηση (στο εξωτερικό):
- 24 μήνες από τη φορτωτική
- Καλύμματα: Πυρήνας, περιέλιξη, δακτύλιος, εσωτερικές συνδέσεις
- Εξαιρούνται: Υποβάθμιση λαδιού, υπερφόρτωση, κεραυνός, ακατάλληλη γείωση
- Επιθεώρηση από τρίτους: SGS ή TÜV με κόστος αγοραστή
FAQ
Ε: Ποιο πρότυπο δοκιμής διάβρωσης πληροί το περίβλημα;
A: Ψεκασμός αλατιού ASTM B117 – 500 ώρες με ερπυσμό ≤2mm. Πιστοποιημένη επίστρωση C5-H κατά ISO 12944-6.
Ε: Ποιο είναι το πραγματικό πάχος του χάλυβα;
Α: Χάλυβας βάσης 2,0 mm ονομαστική. Η επίστρωση προσθέτει 120–160μm.
Ε: Μπορεί αυτός ο μετασχηματιστής 160 kVA με στιβαρή προστατευτική σχεδίαση περιβλήματος να θαφτεί ή να βυθιστεί;
Α: Όχι. Το IP54 δεν είναι βυθιζόμενο. Σχεδιασμένο για τοποθέτηση σε εξωτερικό χώρο.
Ε: Πώς επικυρώνεται η 20ετής ζωή;
Α: Ανθεκτικότητα ISO 12944 για επίστρωση C5 (15–25 χρόνια) και μοντέλο γήρανσης μόνωσης με αύξηση θερμοκρασίας 55K.
Ε: Υπάρχουν διαθέσιμες φλάντζες αντικατάστασης;
Α: Ναι. Κιτ φλάντζας από καουτσούκ σιλικόνης (μέρος SGOB-160-HSGKT) από τη Σαγκάη. Χρόνος παράδοσης 7 ημέρες.
Ε: Ποια έγγραφα εξαγωγής παρέχονται;
Α: Λίστα συσκευασίας, τιμολόγιο, φορτωτική, έκθεση εργοστασιακών δοκιμών (IEC 60076), πιστοποιητικό επίστρωσης.
Εγκαταστάσεις αναφοράς
| Τοποθεσία |
Ποσότητα |
Ημερομηνία εγκατάστασης |
Περιβάλλο |
Κατάσταση |
| Lekki Phase 1, Λάγος, Νιγηρία |
8
|
Μάρτιος 2024 |
Παραλιακός |
Λειτουργικό, χωρίς διάβρωση |
| New Clark City, Φιλιππίνες |
5
|
Σεπτέμβριος 2023 |
Αστικό τροπικό |
Πέρασαν οι έλεγχοι |
| Αλμάτι, Καζακστάν |
3
|
Νοέμβριος 2024 |
Ηπειρωτική -30°C έως +35°C |
Επιχειρήσεων |
| Νταρ ες Σαλάμ, Τανζανία |
12
|
Φεβρουάριος 2025 |
Παράκτιο ψεκασμό αλατιού |
6 μηνών: άθικτη επίστρωση |
Περίληψη επαλήθευσης προϊόντος
Τρία επαληθευμένα χαρακτηριστικά:
1. Αντοχή στη διάβρωση: ψεκασμός αλατιού 500 ωρών (ASTM B117) με επίστρωση C5 – 2× αντοχή των περιβλημάτων C3.
2. Δομικό περιθώριο: χάλυβας 2,0 mm έναντι τυπικής βιομηχανίας 1,2–1,5 mm – 33% παχύτερο.
3. Ηλεκτρική απώλεια: 240W απώλεια χωρίς φορτίο – 11% χαμηλότερη από την αναφορά S11-M-160 (270W).
SGOB
Μετασχηματιστής 160 kVA με στιβαρό προστατευτικό σχέδιο περιβλήματοςαναπτύσσεται όχι μόνο ως μονάδα διανομής αλλά ως περιουσιακό στοιχείο υποδομής με επίκεντρο την αξιοπιστία. Συνδυάζοντας ενισχυμένη μηχανική κατοικιών, σταθερή ηλεκτρική αρχιτεκτονική και δομημένη παγκόσμια υποστήριξη υπηρεσιών, παρέχει μια πιο αξιόπιστη λύση από τις τυπικές εναλλακτικές λύσεις της αγοράς για οικιακά και αστικά συστήματα ισχύος.
