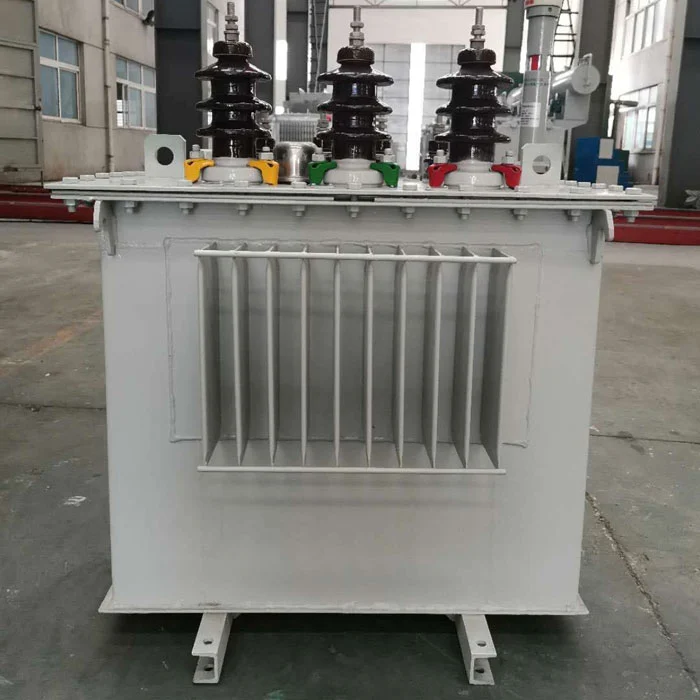

Ο μετασχηματιστής διανομής SGOB αποτελεσματικής διάχυσης θερμότητας 100 kVA εξαγωγής προμήθειας της Κίνας έχει σχεδιαστεί για σταθερό θερμικό έλεγχο υπό συνεχές φορτίο. Με βελτιστοποιημένη ψύξη κυκλοφορίας λαδιού και πυρήνα από χάλυβα πυριτίου χαμηλών απωλειών, εξασφαλίζει αποτελεσματική διαχείριση θερμότητας, μειωμένη σπατάλη ενέργειας και αξιόπιστη λειτουργία για εμπορικά και βιομηχανικά δίκτυα ισχύος.
SGOBΜετασχηματιστής Διανομής Αποτελεσματικής Απαγωγής Θερμότητας 100 kVA Ο εξαγωγέας έχει σχεδιαστεί με μια πρακτική νοοτροπία λειτουργίας πεδίου, δίνοντας έμφαση στη συμπεριφορά θερμοκρασίας, την προσαρμοστικότητα του φορτίου και τη σταθερότητα μακρού κύκλου αντί για δεδομένα απόδοσης μόνο για εργαστήριο.
Σε πολλούς τυπικούς μετασχηματιστές διανομής, η διαχείριση της θερμότητας γίνεται κυρίως μέσω βασικής μεταφοράς λαδιού χωρίς βελτιστοποιημένες εσωτερικές διαδρομές ροής. Αυτό συχνά οδηγεί σε τοπική αύξηση της θερμοκρασίας υπό συνεχές φορτίο.
Το SGOB το βελτιώνει εστιάζοντας στη βελτιστοποίηση της διαδρομής θερμότητας:
- Μειώνει τις στάσιμες ζώνες λαδιού στη δομή της δεξαμενής
- Ενισχύει την κατευθυντική ροή λαδιού μέσα στα κανάλια περιέλιξης
- Βελτιώνει την απόδοση μεταφοράς θερμότητας από πηνίο σε λάδι
- Ελέγχει το σχηματισμό hotspot υπό φορτίο μεγάλης διάρκειας
- Σταθεροποιεί την καμπύλη αύξησης της θερμοκρασίας αντί για βραχυπρόθεσμο έλεγχο αιχμής
Σε σύγκριση με τα συμβατικά μοντέλα, η βασική βελτίωση δεν είναι «περισσότερη ψύξη», αλλά πιο ελεγχόμενη θερμική κατανομή.
Ο μετασχηματιστής διανομής SGOB Effective Heat Dissipation 100 kVA έχει σχεδιαστεί με βάση πραγματικά περιβάλλοντα εγκατάστασης όπως εμπορικά κτίρια, μικρά εργοστάσια και υπαίθριους υποσταθμούς.
Δομικά χαρακτηριστικά:
- Ενισχυμένο στήριγμα περιέλιξης για μείωση της παραμόρφωσης υπό θερμική διαστολή
- Βελτιστοποιημένη απόσταση πηνίων για βελτίωση της διείσδυσης λαδιού
- Μηχανικό σύστημα ασφάλισης για μείωση της μετατόπισης που προκαλείται από κραδασμούς
- Δομή δεξαμενής σχεδιασμένη για σταθερή κυκλοφορία μεταφοράς
- Βελτιωμένη σταθερότητα στεγανοποίησης για την πρόληψη της θερμικής γήρανσης που σχετίζεται με την υγρασία
Αυτή η δομή στοχεύει στη μακροπρόθεσμη αξιοπιστία πεδίου και όχι στη βραχυπρόθεσμη απόδοση δοκιμής.
Αντί να αυξάνει μόνο την ικανότητα ψύξης, το SGOB μειώνει τη θερμότητα στην πηγή παραγωγής.
Μηχανική προσέγγιση:
- Ο χάλυβας πυριτίου υψηλής διαπερατότητας μειώνει την απώλεια ρεύματος μαγνήτισης
- Η διάταξη περιέλιξης από χαλκό ελαχιστοποιεί τη θέρμανση με αντίσταση
- Η δομή του πυρήνα step-lap βελτιώνει την ισορροπία κατανομής ροής
- Μειωμένη αρμονική θέρμανση υπό συνθήκες μεταβλητού φορτίου
- Μειώστε την απώλεια δινορευμάτων μέσω βελτιστοποιημένης επεξεργασίας πλαστικοποίησης
Αυτή η στρατηγική "μειώστε πρώτα τη θερμότητα και μετά διασκορπίστε" βελτιώνει την απόδοση πιο αποτελεσματικά από τις αναβαθμίσεις μόνο με ψύξη.
Σε σύγκριση με μετασχηματιστές ξηρού ή βασικού αεριζόμενου, η εμβάπτιση λαδιού φέρνει σαφή θερμικά πλεονεκτήματα:
Πλεονεκτήματα του συστήματος βυθισμένου στο λάδι SGOB:
- Το λάδι λειτουργεί και ως μόνωση και ως μέσο μεταφοράς θερμότητας
- Ταχύτερη διάδοση θερμότητας σε σύγκριση με τα συστήματα ψύξης αέρα
- Πιο σταθερή θερμοκρασία σε κύκλους αιχμής
- Καλύτερη ανοχή υπερφόρτωσης σε βραχυχρόνια υψηλή ζήτηση
- Μικρότερος κίνδυνος βλάβης της μόνωσης λόγω απότομης θερμοκρασίας
Αυτό το καθιστά πιο κατάλληλο για ασταθή ή κυμαινόμενα περιβάλλοντα φορτίου.
Η μηχανική υλικών παίζει βασικό ρόλο στην απόδοση της απαγωγής θερμότητας:
- Υλικό πυρήνα: χάλυβας πυριτίου με προσανατολισμό σε κόκκους χαμηλών απωλειών
- Αγωγός: χαλκός χωρίς οξυγόνο με σταθερή ειδική αντίσταση στη θερμότητα
- Μόνωση: σύνθετο σύστημα λαδιού-χαρτιού με θερμική αντοχή
- Σφράγιση: αντιγηραντικό καουτσούκ για διατήρηση της σταθερότητας της εσωτερικής πίεσης
- Δομικό χάλυβα: ενισχυμένο σώμα δεξαμενής για ισορροπία θερμότητας και πίεσης
Όλα τα υλικά επαληθεύονται μέσω εισερχόμενης επιθεώρησης ευθυγραμμισμένη με τον έλεγχο συστήματος ISO9001.
| Μοντέλο | Χωρητικότητα (kVA) | HV (kV) | LV (kV) | Απώλεια χωρίς φορτίο (kW) | Αντίσταση (%) | Βάρος (kg) | Διάσταση (mm) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBΜετασχηματιστής Διανομής Αποτελεσματικής Απαγωγής Θερμότητας 100 kVAείναι κατάλληλο για χρήστες που απαιτούν σταθερή πολύωρη λειτουργία με ελάχιστες διακυμάνσεις θερμοκρασίας.
Τυπικά περιβάλλοντα εφαρμογών:
- Συστήματα διανομής ηλεκτρικής ενέργειας λιανικής και εμπορικής
- Μικρά εργαστήρια μεταποίησης και μεταποίησης
- Αστικοί οικιστικοί σταθμοί μετασχηματισμού
- Εγκαταστάσεις ελαφρού βιομηχανικού αυτοματισμού
- Βοηθητικά συστήματα ισχύος υποδομής
- Περιβάλλοντα μικτού φορτίου με συχνές διακυμάνσεις φορτίου
Ο σχεδιασμός της θερμικής σταθερότητας είναι ιδιαίτερα ευεργετικός σε περιβάλλοντα με υψηλή θερμοκρασία περιβάλλοντος ή περιορισμένο αερισμό.
Οι περισσότεροι συμβατικοί μετασχηματιστές βασίζονται κυρίως στην παθητική κυκλοφορία λαδιού χωρίς βελτιστοποιημένη αρχιτεκτονική εσωτερικής ροής, η οποία μπορεί να δημιουργήσει άνιση κατανομή θερμοκρασίας.
Το SGOB το βελτιώνει εστιάζοντας σε τρία πραγματικά λειτουργικά κενά:
- Ανομοιόμορφη κατανομή θερμότητας μέσα σε κατασκευές περιελίξεων
- Αργή μεταφορά θερμότητας υπό συνεχές υψηλό φορτίο
- Ανεπαρκής θερμική σταθερότητα κατά τη διακύμανση του φορτίου
Ο μετασχηματιστής διανομής 100 kVA αντιμετωπίζει αυτά τα ζητήματα επανασχεδιάζοντας τις εσωτερικές διαδρομές ροής λαδιού και ενισχύοντας τη συνέπεια μεταφοράς θερμότητας, αντί να αυξάνει απλώς το πάχος του υλικού ή το μέγεθος της δεξαμενής.
Το SGOB κατασκευάζεται από την Shanghai Industry Transformers Co., Ltd., με ολοκληρωμένη ικανότητα παραγωγής:
- Σύγχρονη παραγωγική βάση 40.000 m²
- Γραμμές κοπής και στοίβαξης από πυριτικό χάλυβα CNC
- Αυτοματοποιημένα συστήματα περιέλιξης και ξήρανσης σε κενό
- Εργαστήρια δοκιμών ηλεκτρικής απόδοσης
- Πλήρης συμμόρφωση με τα πρότυπα IEC60076 και GB1094
Η εταιρεία εστιάζει στη σταθερή μαζική παραγωγή για παγκόσμια έργα υποδομής και όχι σε μεμονωμένες προσαρμοσμένες μονάδες.
Κάθε μονάδα μετασχηματιστή διανομής 100 kVA υφίσταται επικύρωση πολλαπλών σταδίων:
- Δοκιμή αύξησης θερμοκρασίας υπό συνθήκες πλήρους φορτίου
- Επαλήθευση απόδοσης κυκλοφορίας λαδιού
- Δοκιμή μόνωσης και διηλεκτρικής αντοχής
- Αξιολόγηση μηχανικής καταπόνησης βραχυκυκλώματος
- Μέτρηση απώλειας (χωρίς φορτίο και απώλεια φορτίου)
Αυτό εξασφαλίζει σταθερή θερμική συμπεριφορά πριν από την αποστολή.
SGOBΜετασχηματιστής Διανομής Αποτελεσματικής Απαγωγής Θερμότητας 100 kVAτοποθετείται ως λύση διανομής βελτιστοποιημένης θερμικής σταθερότητας. Αντί να βασίζεται σε συμβατικές υποθέσεις ψύξης, βελτιώνει τον εσωτερικό έλεγχο ροής θερμότητας, μειώνει τη θέρμανση λόγω απώλειας και ενισχύει την ομοιομορφία της θερμοκρασίας, καθιστώντας το κατάλληλο για μακροχρόνια εμπορικά και βιομηχανικά συστήματα διανομής ισχύος που απαιτούν σταθερή λειτουργία και μειωμένη εξάρτηση από τη συντήρηση.
