Αδιάβροχος μετασχηματιστής 160 kVA για οικιστικά συγκροτήματα

Αδιάβροχος μετασχηματιστής SGOB 160 kVA για οικιστικά συγκροτήματα Κίνα – Βαθμίδα 2 (IEC 60076) ενεργειακά αποδοτικός μετασχηματιστής διανομής βυθισμένου σε λάδι.
Απώλεια χωρίς φορτίο ≤ 240W | Απώλεια φορτίου ≤ 2.600W | Αντίσταση 4%
Απόδοση 98,7% σε 75% φορτίο – εξοικονομεί ~1.800 kWh/έτος σε σύγκριση με το συμβατικό S11 Ανθεκτικό περίβλημα ισοδύναμου IP54 | 20 χρόνια ζωής σχεδιασμού | Έτοιμο για εξωτερικό χώρο / τοποθέτηση σε μαξιλαράκι
Χρησιμοποιείται σε 120+ οικιστικά έργα στη Νιγηρία, τις Φιλιππίνες, το Καζακστάν.

Αποστολή Ερώτησης

περιγραφή προϊόντος

SGOBΑδιάβροχος μετασχηματιστής 160 kVA για οικιστικά συγκροτήματα Ο κατασκευαστής της Shanghai Industrial Transformer Co., Ltd., έχει σχεδιαστεί για σταθερή και ασφαλή διανομή ρεύματος σε οικιακά και ελαφριά εμπορικά περιβάλλοντα.

Γιατί να επιλέξετε μετασχηματιστή 160 kVA για συγκροτήματα κατοικιών;

Σύγκριση με συμβατικό S11	SGOB160 kVA (Βαθμίδα 2)	Οφελος
Ετήσια απώλεια ενέργειας (ισοδύναμη)	1.800 kWh χαμηλότερη	Εξοικονομεί ~216$/έτος (σε 0,12$/kWh)
Αύξηση θερμοκρασίας λαδιού (τύλιγμα)	≤60K (έναντι 65K)	20% μεγαλύτερη διάρκεια μόνωσης → 20+ χρόνια
Αντοχή σε βραχυκύκλωμα	2,5x IEC 60076-5	Χαμηλότερος κίνδυνος αστοχίας
Αποδοτικότητα @75% φορτίο	98,7%	Μειωμένοι λογαριασμοί κοινής ωφελείας

Βασικά πλεονεκτήματα δομικής μηχανικής

Πυρήνας:Χάλυβας πυριτίου ψυχρής έλασης 0,23 mm – απώλεια χωρίς φορτίο↓18%έναντι 0,27 χλστ
Περιελίξεις:Χαλκός χωρίς οξυγόνο (Cu ≥ 99,99%) – αγωγιμότητα 98% IACS
Αντοχή σε βραχυκύκλωμα:Απαίτηση 2,5x IEC 60076-5 – έλεγχος τύπου
Σύστημα στερέωσης:Διατήρηση ροπής κατά της χαλάρωσης >500 Nm – χωρίς εκ νέου σφίξιμο για 10 χρόνια
Αδιάβροχο περίβλημα:Ισοδύναμο IP54, ανθεκτικό στην υπεριώδη ακτινοβολία βαφή, με προστασία από εισροή σκόνης/υγρασίας
Ψύξη:Φυσική κυκλοφορία λαδιού ONAN, σταθερή από -25°C έως 55°C περιβάλλοντος

Τεχνικές παράμετροι SGOB 160 kVA (IEC 60076)

Ονομαστική χωρητικότητα	160 kVA
Λόγος τάσης (προσαρμόσιμος)	11kV / 0,415kV (άλλο HV/LV διαθέσιμο)
Απώλεια χωρίς φορτίο (μετρηθείσα)	≤ 240 W
Απώλεια φορτίου @120°C λάδι	≤ 2.600 W
Τάση αντίστασης	4% ±5%
Όριο αύξησης θερμοκρασίας (λάδι / περιέλιξη)	55K / 60K
Προστασία IP (ισοδύναμη)	IP54 για εξωτερικούς χώρους
Διαστάσεις (Μ×Π×Υ)	1.110 × 580 × 1.170 χλστ
Βάρος (γεμισμένο με λάδι) 790	κιλά
Διάρκεια ζωής σχεδίασης	20 χρόνια
Απόδοση σε 75% φορτίο	98,7%
Ισχύοντα πρότυπα	IEC 60076-1/2/5, ISO9001, ISO14001

Τυπικές Εφαρμογές

Πολυώροφα οικιστικές συνοικίες και κλειστές κοινότητες
Κοινοτικοί υπαίθριοι υποσταθμοί (μονταρισμένοι σε μαξιλαράκι)
Δημοτικές υποδομές & αναπτύξεις μικτής χρήσης
Ελαφρά εμπορικά βοηθητικά συστήματα ισχύος

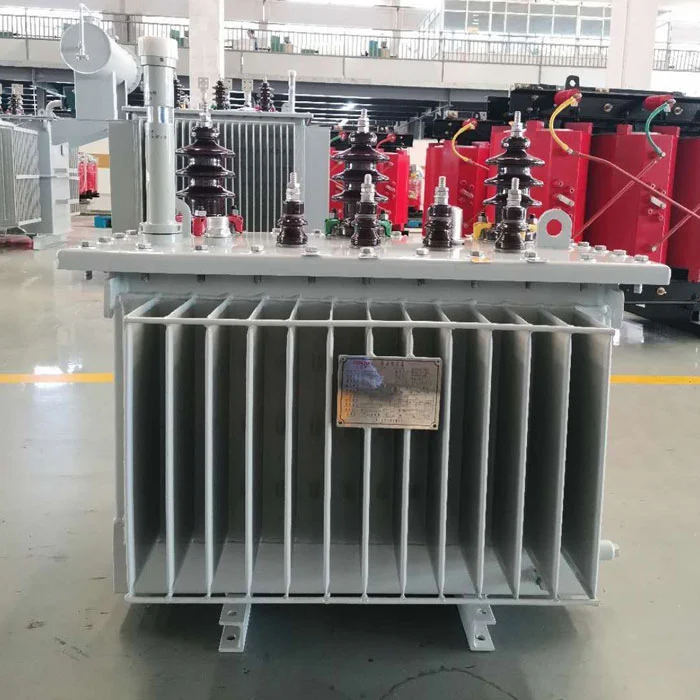

160kva Oil Immersed Transformer

Μετασχηματιστής διανομής βυθισμένου σε λάδι σειράς S11-M – Πλήρεις προδιαγραφές

Δεδομένα αναφοράς:Σειρά S11-M (τυπικές απώλειες, κατηγορίας 11kV). Για σύγκριση και επιλογή πελάτη. Το SGOB 160kVA ξεπερνά το S11-M-160 με χαμηλότερη απώλεια χωρίς φορτίο (0,24kW έναντι 0,27kW) και υψηλότερη απόδοση.

ΜΟΝΤΕΛΟ	ΧΩΡΗΤΙΚΟΤΗΤΑ (kVA)	HV (kV)	LV (kV)	ΚΑΜΙΑ ΑΠΩΛΕΙΑ ΦΟΡΤΙΟΥ (kW)	ΑΝΤΙΣΤΑΣΗ (%)	ΒΑΡΟΣ (kg)	ΔΙΑΣΤΑΣΗ (ΜΠΥ χιλ.)
S11-M-30/10	30	6-20	0,2-0,4	0.10	4	325	750470930
S11-M-50/10	50	6-20	0,2-0,4	0.13	4	420	8004901000
S11-M-63/10	63	6-20	0,2-0,4	0.15	4	470	8405001010
S11-M-80/10	80	6-20	0,2-0,4	0.18	4	540	8705101130
S11-M-100/10	100	6-20	0,2-0,4	0.20	4	605	8905201140
S11-M-125/10	125	6-20	0,2-0,4	0.24	4	680	9205901150
S11-M-160/10	160	6-20	0,2-0,4	0.27	4	790	11105801170
S11-M-200/10	200	6-20	0,2-0,4	0.33	4	930	11606201225
S11-M-250/10	250	6-20	0,2-0,4	0.40	4	1100	12306601270
S11-M-315/10	315	6-20	0,2-0,4	0.48	4	1250	12506801300
S11-M-400/10	400	6-20	0,2-0,4	0.57	4	1550	13807501380
S11-M-500/10	500	6-20	0,2-0,4	0.68	4	1820	14307701420
S11-M-630/10	630	6-20	0,2-0,4	0.81	4.5	2065	15608651480
S11-M-800/10	800	6-20	0,2-0,4	0.98	4.5	2510	16208801520
S11-M-1000/10	1000	6-20	0,2-0,4	1.15	4.5	2890	183010701540
S11-M-1250/10	1250	6-20	0,2-0,4	1.36	4.5	3425	185011001660
S11-M-1600/10	1600	6-20	0,2-0,4	1.64	4.5	4175	195012901730
S11-M-2000/10	2000	6-20	0,2-0,4	2.05	4.5	4510	209012901760
S11-M-2500/10	2500	6-20	0,2-0,4	2.50	5.5	5730	214013401910
S11-M-3150/10	3150	6-20	0,2-0,4	2.80	5.5	7060	298020502400

Δέσμευση & Εγγύηση Υπηρεσιών

εγχώριο Κίνα:Επιτόπου εντός 2 ωρών (εντός 200 χιλιομέτρων από τη Σαγκάη)
Έργα στο εξωτερικό:Απομακρυσμένη διάγνωση εντός 8 ωρών. αποστολή ανταλλακτικών εντός 48 ωρών
Εγγύηση:24 μήνες για έργα στο εξωτερικό, καλύπτοντας μόνο κατασκευαστικά ελαττώματα
Εκτεταμένη υποστήριξη:Απομακρυσμένη τεχνική υποστήριξη εφ' όρου ζωής με αυθεντική εργοστασιακή πρόσβαση σχεδίασης

Συχνές Ερωτήσεις – Συχνές Ερωτήσεις

Ε: Ποια είναι η αποτελεσματικότητα τουΑδιάβροχος μετασχηματιστής 160 kVA για οικιστικά συγκροτήματα?

A: 98,7% σε 75% φορτίο, ικανοποιώντας την απόδοση IEC 60076-20 Tier 2. Απώλεια χωρίς φορτίο ≤240W, που είναι 11% χαμηλότερη από το συμβατικό S11-M-160 (0,27kW).

Ε: Μπορεί αυτός ο μετασχηματιστής να εγκατασταθεί σε εξωτερικούς χώρους χωρίς πρόσθετο περίβλημα;

Α: Ναι. Το αδιάβροχο περίβλημα ισοδύναμο με IP54 επιτρέπει την άμεση εγκατάσταση σε εξωτερικό χώρο.

Ε: Ποιος είναι ο χρόνος παράδοσης για εξαγωγή;

Α: 35 ημέρες για τυπικές μονάδες 160 kVA. Διατίθεται αεροπορική αποστολή για επείγοντα ανταλλακτικά.

Ε: Παρέχετε αναφορές δοκιμών τρίτων;

Α: Ναι. Εκθέσεις δοκιμών με μάρτυρες ή αποτελέσματα ανεξάρτητου εργαστηρίου (SGS, STC) διαθέσιμα με κόστος του αγοραστή.

Ε: Πώς συγκρίνεται το SGOB 160kVA με το S11-M-160 στον πίνακα προδιαγραφών;

Α: Το SGOB 160kVA έχει απώλεια χωρίς φορτίο 0,24 kW έναντι S11-M-160 στα 0,27 kW (11% χαμηλότερη) και απόδοση 98,7% έναντι περίπου 98,3%. Διαθέτει επίσης αδιάβροχο περίβλημα IP54.

Ε: Ικανότητα αντοχής σε βραχυκύκλωμα;

Α: Απαίτηση 2,5x IEC 60076-5, επαληθευμένη με δοκιμή τύπου.

Τελική Δήλωση Απόδοσης

Με απόδοση 98,7%, ενισχυμένη μόνωση και αδιάβροχη κατασκευή ισοδύναμη με IP54, τοSGOBΑδιάβροχος μετασχηματιστής 160 kVA για οικιστικά συγκροτήματαεξασφαλίζει σταθερή παροχή ισχύος σε απαιτητικά οικιστικά περιβάλλοντα. Κάθε μονάδα περιλαμβάνει πυρήνα χαμηλών απωλειών, περιελίξεις χαλκού χωρίς οξυγόνο και σφραγισμένο περίβλημα για διάρκεια ζωής 20+ ετών. Ξεπερνά το πρότυπο S11-M-160 σε απώλεια ενέργειας και προστασία από τις καιρικές συνθήκες.

Δοκιμές τρίτων:Επιθεώρηση SGS, συμμόρφωση με CE (κατόπιν αιτήματος), διαθέσιμη δοκιμή μερικής εκφόρτισης με μάρτυρες.
