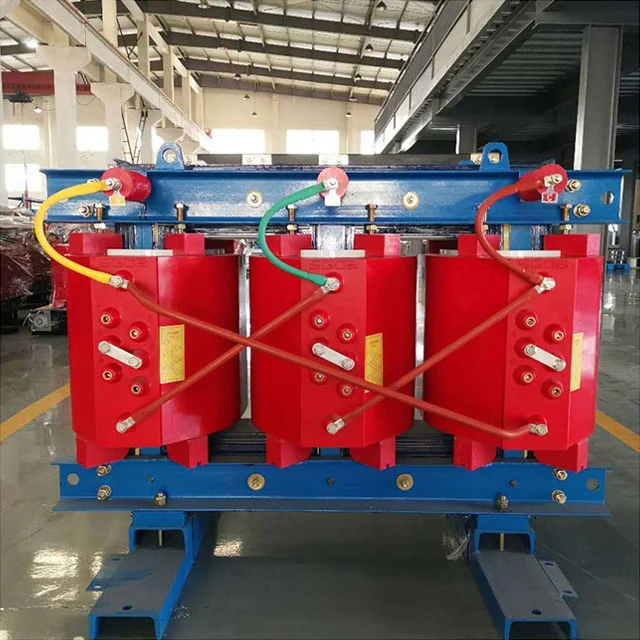

Ως επαγγελματίας κατασκευαστής, η SGOB θα ήθελε να σας προσφέρει υψηλής ποιότητας 200kva τριών φάσεων 50Hz μετασχηματιστή ξηρού τύπου, ο οποίος είναι μια τριφασική συσκευή μετατροπής ισχύος χωρίς υγρό μόνωση. Σχεδιασμένο για εσωτερικές και περιβαλλοντικά ευαίσθητες περιοχές, ανήκει στην κατηγορία εξοπλισμού πυρήνα και διανομής χωρίς συντήρηση.
Υψηλής ποιότητας 200kva τριών φάσεων 50Hz μετασχηματιστή ξηρού τύπου κατασκευάζεται από τον επαγγελματικό κατασκευαστή της Κίνας SGOB, ο οποίος συνειδητοποιεί τη μετατροπή τάσης AC μέσω της αρχής ηλεκτρομαγνητικής επαγωγής, η ονομαστική χωρητικότητα προσαρμόζεται στις απαιτήσεις κατανομής μέσης ισχύος, ο πυρήνας και η περιέλιξη είναι ενσωματωμένες με στερεό υλικό μόνωσης.
Το σύστημα περιέλιξης υιοθετεί τον αγωγό χαλκού και την ενισχυμένη με γυαλί ενισχυμένη εποξική ρητίνη σύνθετη μόνωση, η οποία σχηματίζεται σε κενό σώμα σφράγισης με χύτευση πίεσης κενού.
Ο πυρήνας του μετασχηματιστή ξηρού τύπου 50Hz υιοθετεί ο μετασχηματιστής ξηρού τύπου 50Hz υιοθετεί το φύλλο πυριτίου με σιτηρά με πλήρη λοξή ραφή και η επιφάνεια επικαλύπτεται με μονωτικό στρώμα χρωμάτων που είναι ανθεκτικό στην υγρασία. Το κανάλι διάχυσης θερμότητας έχει σχεδιαστεί με τρισδιάστατη διέλευση με κηρήθρα και η διάχυση θερμότητας πραγματοποιείται ενεργά με τη βοήθεια του ανεμιστήρα Start-Stop που ελέγχεται από τη θερμοκρασία.
Ανθεκτικό στη διάβρωση Χαλκός για σύνδεση ακροδέκτες, υποστηρίζοντας πρόσβαση καλωδίων αμφίδρομης. Το κέλυφος υιοθετεί την τεχνολογία ψεκασμού ψεκασμού με κρύο κυλινδρικό χάλυβα και η διεπαφή εγκατάστασης απορροφητήρα σοκ είναι αποκλειστικά στο κάτω μέρος.
Κατά τη διάρκεια της λειτουργίας, ο αγωγός εξαερισμού πρέπει να διατηρείται απαλλαγμένος από σκόνη και η συσσώρευση σκόνης στον αγωγό εξαερισμού πρέπει να καθαρίζεται τακτικά με εξοπλισμό συλλογής σκόνης αρνητικής πίεσης. Ελέγξτε τη στερέωση των ακροδεκτών σύνδεσης μία φορά κάθε έξι μήνες και επανατοποθετήστε τα σε σειρά με κλειδί ροπής. Η δοκιμή αντίστασης μόνωσης πρέπει να διεξάγεται όταν η υγρασία είναι χαμηλότερη από την οριακή τιμή. Αποσυνδέστε όλες τις εξωτερικές συνδέσεις πριν από τη μέτρηση. Μετά από ξαφνική διακοπή ρεύματος, ο εξοπλισμός επιτρέπεται να σταθεί μέχρις ότου η θερμοκρασία είναι σύμφωνη με τη θερμοκρασία περιβάλλοντος πριν από την επανεκκίνηση. Οι χημικοί διαλύτες απαγορεύονται για τον καθαρισμό της επιφάνειας του κελύφους. Μπορούν να χρησιμοποιηθούν μόνο ουδέτερα απορρυπαντικά για να το σκουπίσουμε.
200kva τριπλός μετασχηματιστής ξηρού τύπου 50Hz χρησιμοποιείται σε αίθουσα διανομής εμπορικού συμπλέγματος, υψηλής περιεκτικότητας σε κτίριο σύστημα παροχής ρεύματος έκτακτης ανάγκης, κύριο κέντρο εφεδρικής διανομής νοσοκομειακών δωματίων, κέντρο προστασίας από την παροχή ρεύματος ακριβείας, το κέντρο μετατροπής παραγωγής ακριβείας, που απαιτούν πυροσβεστική και εκρηκτική προστασία.
Σε σύγκριση με τους συμβατικούς μετασχηματιστές ξηρού τύπου, η διαδικασία χύτευσης κενού του μετασχηματιστή ξηρού τύπου 50Hz 50Hz εξαλείφει το κενό αέρα μέσα στις περιελίξεις και η μερική απόρριψη είναι σημαντικά χαμηλότερη από αυτή των μη σφραγισμένων δομών. Ο συντελεστής θερμικής διαστολής της εποξειδικής ρητίνης και του αγωγού χαλκού ταιριάζει για να αποφευχθεί η ρωγμή του στρώματος μόνωσης που προκαλείται από θερμική κύκληση. Η απόδοση ανταλλαγής θερμότητας της τρισδιάστατης δομής διασποράς θερμότητας ξεπερνά εκείνη των παραδοσιακών επίπεδων πτερυγίων και η αύξηση της θερμοκρασίας μειώνεται κάτω από το ίδιο φορτίο. Η βασική τεχνολογία όλων των κεκλιμένων αρθρώσεων μειώνει την απώλεια μαγνητικού κυκλώματος και το ρεύμα χωρίς φορτίο είναι καλύτερο από το γενικό επίπεδο της βιομηχανίας. Η προληπτική επικάλυψη της σκουριάς του προστατευτικού περιβλήματος περνάει τη δοκιμή επιτάχυνσης του ψεκασμού αλατιού και δεν υπάρχει κίνδυνος διάβρωσης για μεταλλικά μέρη σε υγρό περιβάλλον.
| ΜΟΝΤΕΛΟ | Χωρίς απώλεια φορτίου (W) |
Απώλεια φόρτωσης (120%) |
Βρώμικος (%) |
Ρεύμα noload (%) |
Επίπεδο θορύβου (LPA) ϋΒ |
ΒΑΡΟΣ (Kg) |
| SC (β) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (β) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (β) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (β) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (β) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (β) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (β) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (β) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (β) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (β) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (β) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (β) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (β) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (β) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (β) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (β) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (β) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (β) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (β) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (β) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| ΜΟΝΤΕΛΟ | Διάσταση (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (z) (β) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (z) (β) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (z) (β) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (z) (β) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (z) (β) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| Sc (z) (b) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (z) (β) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (z) (β) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (z) (β) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (z) (β) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (z) (β) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (z) (β) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (z) (β) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (z) (β) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (z) (β) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (z) (β) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (z) (β) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (z) (β) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (z) (β) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (z) (β) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| ΜΟΝΤΕΛΟ | Χωρητικότητα (KVA) | ΜΗΚΟΣ (Mm) |
Πλάτος (mm) | ΥΨΟΣ (Mm) |
Διαμήκη (mm) | Οριζόντια (mm) | Βάρος (kg) |
| SC (z) (β) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (z) (β) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (z) (β) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (z) (β) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (z) (β) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| Sc (z) (b) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (z) (β) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (z) (β) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (z) (β) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (z) (β) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (z) (β) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (z) (β) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (z) (β) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (z) (β) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (z) (β) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (z) (β) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (z) (β) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (z) (β) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (z) (β) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (z) (β) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Η τρισδιάστατη δομή ψύξης απαιτεί πρόσθετη συντήρηση;
Η μονάδα ανεμιστήρα υιοθετεί το σχεδιασμό σφραγίδων ρουλεμάν και μπορεί να αντικατασταθεί στο σύνολό του αφού ο συσσωρευμένος χρόνος λειτουργίας φτάνει στο κατώφλι, χωρίς λίπανση και συντήρηση.
Πώς να αποτρέψετε τη διάβρωση του τερματικού σε παράκτιες περιοχές με υψηλή ομίχλη αλατιού;
Επικοινωνήστε με την επένδυση 200kva τριών φάσεων 50Hz μετασχηματιστή ξηρού τύπου είναι μια σύνθετη σύνθετη διαδικασία πολλαπλών στρώσεων νικελίου-ψευδάργυρου με προαιρετικά μανίκια προστασίας τερματικού που μπορούν να εγκατασταθούν για την απομόνωση της επαφής με ψεκασμό αλατιού.
