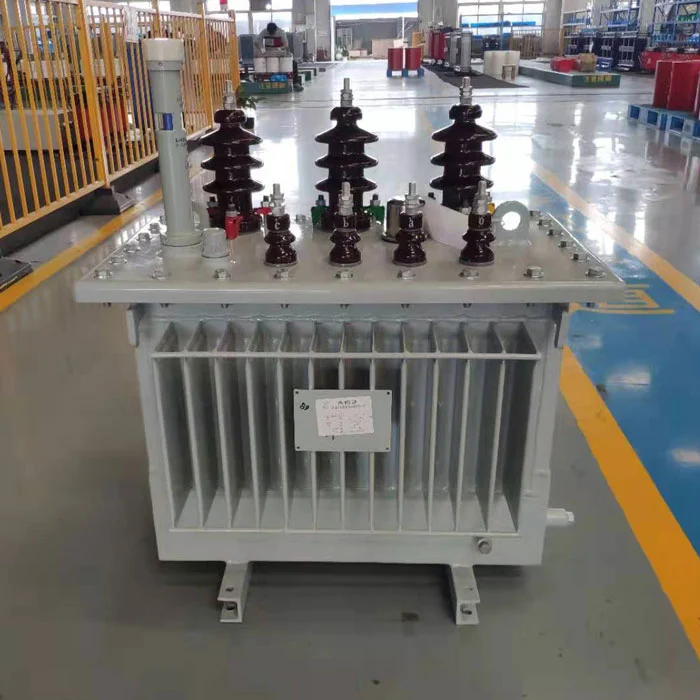

ΟΤριφασικός πλήρως σφραγισμένος μετασχηματιστής 50kVAέχει σχεδιαστεί για δίκτυα διανομής όπου η πρόσβαση συντήρησης είναι περιορισμένη και η περιβαλλοντική έκθεση είναι υψηλή (υγρασία, σκόνη, ψεκασμός αλατιού). Σε αντίθεση με τις μονάδες τύπου συντηρητή, ο σφραγισμένος σχεδιασμός αποτρέπει την υποβάθμιση της διηλεκτρικής αντοχής που προκαλείται από την οξείδωση του λαδιού και την είσοδο υγρασίας.
Ανταγωνιστική θέση: S11 Sealed vs Alternatives
| Χαρακτηριστικό |
S11 Sealed (Αυτό το μοντέλο) |
S9 Ανοιχτός τύπος |
Περιέλιξη αλουμινίου χαμηλού κόστους |
| Υλικό πυρήνα |
Hi-B χάλυβας πυριτίου με προσανατολισμό κόκκων |
Συμβατικό χάλυβα πυριτίου |
Χάλυβας κατώτερης ποιότητας |
| Αγωγός περιέλιξης |
Χαλκός χωρίς οξυγόνο |
Χαλκός |
Αλουμίνιο |
| Διάστημα συντήρησης λαδιού |
Κανένα (σφραγισμένο) |
3-5 ετών |
3-5 ετών |
| Απώλεια χωρίς φορτίο (50kVA) |
0,13 kW |
0,18 kW |
≥0,20 kW |
| Τυπική διάρκεια ζωής |
25-30 ετών |
15-20 ετών |
10-15 ετών |
Σύγκριση συνολικού κόστους ιδιοκτησίας (10 έτη, 50 kVA)
| Στοιχείο κόστους |
Σφραγισμένο S11 |
Συμβατικό ανοιχτού τύπου |
| Αρχική αγορά |
2.800 $ |
$2.400 |
| Απώλεια ενέργειας (10 χρόνια @ 0,12 $/kWh) |
$1.366 |
1.892 $ |
| Δοκιμή/φιλτράρισμα λαδιού (10 χρόνια) |
$0 |
$800 |
| Κόστος κινδύνου διακοπής λειτουργίας |
Χαμηλός |
Μέσον |
|
10ετής TCO
|
~ 4.166 $
|
~ 5.092 $
|
Εξοικονόμηση μετασχηματιστή τριφασικού πλήρως σφραγισμένου λαδιού 50 kVA: Περίπου 18% χαμηλότερος TCO σε διάστημα 10 ετών.
Τεχνικές Παράμετροι
|
Ονομαστική χωρητικότητα
|
50 kVA |
|
Λόγος τάσης
|
10(6/11/20) / 0,4 kV |
|
Αγγίξτε το εύρος
|
±2×2,5% (πλευρά HV) |
|
Συχνότητα
|
50 Hz |
|
Απώλεια χωρίς φορτίο (εγγυημένη)
|
0,13 kW |
|
Απώλεια φορτίου @75°C
|
0,87 kW |
|
Τάση αντίστασης
|
4% |
|
Ρεύμα χωρίς φορτίο
|
1,8% |
|
Συνολικό βάρος
|
420 κιλά (λάδι: ~90 κιλά) |
|
Τύπος λαδιού
|
ορυκτέλαιο (IEC60296) |
|
Όριο αύξησης της θερμοκρασίας
|
60K τύλιγμα / 55K λάδι |
|
Τύπος ψύξης
|
ΟΝΑΝ |
Απαιτήσεις εγκατάστασης & μεταφοράς
- Ελάχιστες αποστάσεις: 600 mm από τοίχους (αερισμός)
- Θεμέλιο: Συνιστάται επίπεδο σκυρόδεμα, λάκκος συγκράτησης λαδιού
- Ανύψωση: άνω ωτίδες ανύψωσης 4 σημείων (μέγιστη γωνία ανύψωσης 30°)
- Μεταφορά: Το τυπικό κοντέινερ 20 ποδών χωράει 1 μονάδα + αξεσουάρ
- Γέμισμα λαδιού: Γεμισμένο στο εργοστάσιο, έτοιμο για σύνδεση
Περιβαλλοντικές Αξιολογήσεις
| Κατάσταση |
Προσδιορισμός |
| Θερμοκρασία περιβάλλοντος |
-25°C έως +40°C |
| Υψόμετρο |
≤1000m (από πάνω) |
| Υγρασία |
≤95% χωρίς συμπύκνωση |
| Προστασία περιβλήματος |
IP54 (δεξαμενή), IP00 (τερματικά) |
| Δοκιμή πίεσης στεγανοποίησης |
30 kPa θετικό, 24 ώρες χωρίς πτώση |
Βασικές Μηχανικές Διαφορές
-
Μαγνητικό κύκλωμα:Οι αρθρώσεις του πυρήνα βηματικού περιτυλίγματος μειώνουν το ρεύμα μαγνήτισης κατά 12% σε σύγκριση με τα σχέδια που χρησιμοποιούνται στις τυπικές μονάδες S11.
-
Δομή περιέλιξης:LV και HV με τυλιγμένο στρώμα με μονωτικό χαρτί ενδιάμεσης στρώσης, όχι τυχαία τυλιγμένο. Αυτό βελτιώνει την αντοχή σε βραχυκύκλωμα κατανέμοντας ομοιόμορφα τις ηλεκτρομαγνητικές δυνάμεις.
-
Μέθοδος σφράγισης:Συγκολλημένο σώμα δεξαμενής με βιδωμένο κάλυμμα + φλάντζα NBR ανθεκτικό στο λάδι. Καμία αποδοχή πορώδους συγκόλλησης. Εργοστασιακή δοκιμή διαρροής σε ανίχνευση ηλίου 0,05 MPa.
-
Τύπος δακτυλίου:Πορσελάνη ή εποξειδική ρητίνη (προαιρετικά). Απόσταση ερπυσμού: HV ≥ 240mm, LV ≥ 150mm (κατηγορία ρύπανσης III).
Σημεία επαλήθευσης ποιότητας
Αντί για μια γενική λίστα δοκιμών, ακολουθούν συγκεκριμένα κριτήρια επιτυχίας/αποτυχίας που χρησιμοποιούνται στην παραγωγή:
- Μερική εκφόρτιση: ≤10pC σε 1,3 × ονομαστική τάση (θόρυβος παρασκηνίου ≤3pC)
- Ανοχή απώλειας χωρίς φορτίο: +0% / -10% της εγγυημένης τιμής (το IEC επιτρέπει +15%)
- Σφράγιση: Δοκιμή βυθισμένου πεπιεσμένου αέρα 0,03 MPa – χωρίς φυσαλίδες για 30 δευτερόλεπτα
- Κεραυνός παλμός (μόνο δοκιμή τύπου): Πλήρες κύμα 75 kV, τεμαχισμένο κύμα 85 kV (για κατηγορία 10 kV)
Δοκιμές τύπου παρτίδας δειγμάτων διατίθενται κατόπιν αιτήματος σε διαπιστευμένα εργαστήρια (KEMA/CEPRI).
Οδηγός απόφασης εφαρμογής: Πότε να καθορίζεται πλήρως σφραγισμένο
Επιλέξτε πλήρως σφραγισμένο σχέδιο όταν:
- Ο ιστότοπος δεν διαθέτει τακτικό προσωπικό συντήρησης (χωρίς επίβλεψη υποσταθμοί)
- Η υγρασία περιβάλλοντος υπερβαίνει το 80% για >6 μήνες/έτος
- Ο μετασχηματιστής βρίσκεται σε παραθαλάσσιο ή έρημο περιβάλλον
- Η απόρριψη/αντικατάσταση λαδιού είναι δύσκολη από υλικοτεχνική άποψη
Επιλέξτε σχέδιο τύπου συντηρητή όταν:
- Ο προϋπολογισμός είναι εξαιρετικά περιορισμένος (εξοικονόμηση ~15% εκ των προτέρων)
- Η τοποθεσία διαθέτει εκπαιδευμένο προσωπικό συντήρησης
- Ο μετασχηματιστής τοποθετείται σε εσωτερικούς χώρους με κλιματισμό
Περίληψη εγγύησης και υποστήριξης
- Περίοδος εγγύησης: 12 μήνες (ελαττώματα κατασκευής)
- Εκτεταμένη κάλυψη: Διαθέσιμοι επιπλέον 12 μήνες (τιμολογούνται χωριστά)
- Τεχνική τεκμηρίωση: Παρέχεται εντός 48 ωρών από την αποστολή
- Απομακρυσμένη υποστήριξη: Email/WeChat/WhatsApp με 24ωρη απόκριση (εκτός Σαββατοκύριακων)
- Υπηρεσία υπαίθρου: Διαθέσιμο αλλά με προσφορά ανά ταξίδι (συνήθως 1.500–3.000 $ συν ταξίδι)
FAQ
Ε: Ποιος είναι ο πραγματικός όγκος λαδιού για τελωνειακή διασάφηση αποστολής;
Α: Περίπου 90 κιλά ορυκτέλαιο (K125X). Κωδικός HS για μετασχηματιστή: 8504.22. Δεν απαιτείται ξεχωριστή δήλωση λαδιού εάν είναι γεμάτο από το εργοστάσιο.
Ε: Μπορώ να τοποθετήσω αυτόν τον μετασχηματιστή σε έναν στύλο;
Α: Όχι. Το συνολικό βάρος 420 κιλών υπερβαίνει τα τυπικά όρια που είναι τοποθετημένα σε στύλο (συνήθως ≤200 κιλά). Εγκατάσταση μόνο σε μαξιλαράκι ή πλατφόρμα.
Ε: Παρέχετε ένα σχέδιο CAD για τη διάταξη του υποσταθμού;
Α: Ναι. Τα αρχεία 2D DWG και 3D STEP είναι διαθέσιμα κατόπιν αιτήματος μετά από NDA ή επιβεβαίωση παραγγελίας.
Ε: Ποια είναι η αναμενόμενη διάρκεια ζωής πριν από την αντικατάσταση του μονωτικού χαρτιού;
A: Υπό ονομαστικές συνθήκες φορτίου και περιβάλλοντος, το μονωτικό χαρτί διατηρεί >80% αντοχή σε εφελκυσμό για 25+ χρόνια (βάσει του μοντέλου παλαίωσης Arrhenius με μέσο περιθώριο hotspot 6°C).
Ε: Είναι αυτός ο μετασχηματιστής συμβατός με τα πρότυπα απόδοσης DOE 2016 (ΗΠΑ);
Α: Όχι. Τα πρότυπα DOE των ΗΠΑ απαιτούν 60Hz και συγκεκριμένα όρια απώλειας. Αυτή είναι μια μονάδα IEC 50Hz. Για έργα στις ΗΠΑ, ζητήστε προσαρμοσμένο σχέδιο.
Άλλες διαθέσιμες αξιολογήσεις (ίδια σειρά S11 sealed)
| Μοντέλο |
Χωρητικότητα (kVA) |
Απώλεια χωρίς φορτίο (kW) |
Βάρος (kg) |
| S11-M-80/10 |
80
|
0.18
|
540
|
| S11-M-100/10 |
100
|
0.20
|
605
|
| S11-M-160/10 |
160
|
0.27
|
790
|
| S11-M-250/10 |
250
|
0.40
|
1100
|
Με ένα πλήρως σφραγισμένο σύστημα λαδιού, πυρήνα από χάλυβα πυριτίου υψηλής διαπερατότητας και ελεγχόμενη διαδικασία κατασκευής, το SGOB παρέχει μια πλατφόρμα μετασχηματιστή διανομής βελτιστοποιημένη για μακροπρόθεσμη σταθερότητα δικτύου. Το SGOBΤριφασικός πλήρως σφραγισμένος μετασχηματιστής 50kVAεξασφαλίζει σταθερή απόδοση, μειωμένη εξάρτηση από τη συντήρηση και αξιόπιστη λειτουργία σε σύγχρονα βιομηχανικά συστήματα και συστήματα ηλεκτρικής ενέργειας.
