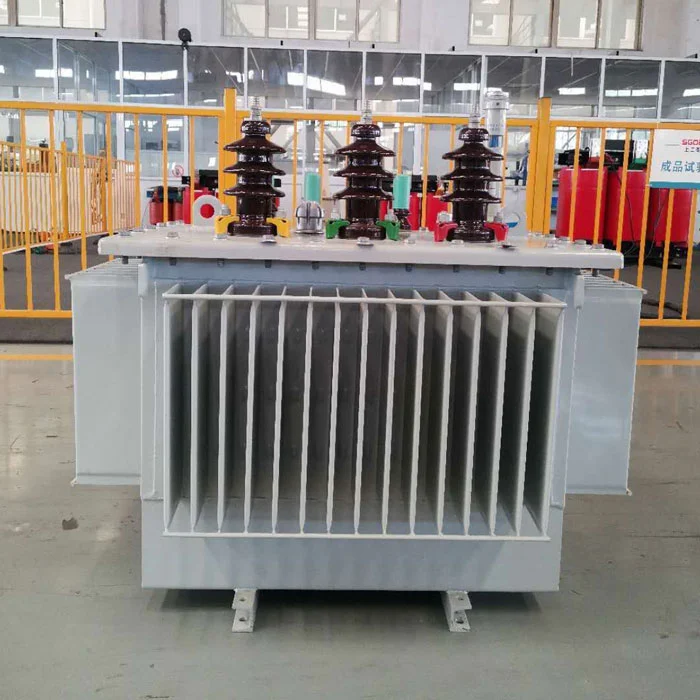

Η Shanghai Industrial Transformer Co., Ltd. προμηθεύει μετασχηματιστή βυθισμένου σε λάδι 80 kVA για εμπορική διανομή ισχύος. Κύρια εφαρμογή: μείωση από 10kV/20kV σε 0,4kV για εμπορικές εγκαταστάσεις. Απώλεια χωρίς φορτίο 0,18 kW, απώλεια φορτίου 1,05 kW. Ετήσιο κόστος ηλεκτρικής ενέργειας περίπου. $420 με 50% μέσο φορτίο. Συνολικό βάρος 540 κιλά.
Κατασκευαστής:Shanghai Industrial Transformer Co., Ltd. (Est. 2007)
ΟΜετασχηματιστής βυθισμένου σε λάδι 80 kVA για εμπορική διανομή ισχύοςείναι μια κοινή προδιαγραφή για μικρές έως μεσαίες εμπορικές εγκαταστάσεις, συμπεριλαμβανομένων παντοπωλείων (300-500m²), κοινοτικών κλινικών, μικρών ξενοδοχείων (20-30 δωμάτια) και εργαστηρίων ελαφριάς κατασκευής με συνολικό συνδεδεμένο φορτίο μεταξύ 150-250 αμπέρ στα 0,4 kV.
| Τύπος εξοπλισμού | Ποσότητα | Μερικό συνολικό φορτίο (kVA) |
|---|---|---|
| Φωτισμός LED (100W το καθένα) | 100 φωτιστικά | 10 |
| HVAC (ψύξη 5 kW το καθένα) | 4 μονάδες | 20 |
| Ανελκυστήρας (7,5 kW) | 1 μονάδα | 8 |
| Συστήματα σημείων πώλησης + πληροφορική | 10 σταθμοί εργασίας | 5 |
| Ψύξη (εμπορικοί ψύκτες) | 6 μονάδες | 12 |
| Διάφορα καταστήματα | - | 15 |
| Συνολικό τυπικό φορτίο | 70 kVA | |
| Περιθώριο ασφαλείας | 10 kVA |
Αυτός ο μετασχηματιστής βυθισμένου σε λάδι 80 kVA για εμπορική διανομή ισχύος υποστηρίζει το παραπάνω τυπικό εμπορικό μείγμα με εφεδρική χωρητικότητα 10-15% για μελλοντική επέκταση.
| Ονομαστική χωρητικότητα | 80 kVA |
| Πρωτεύουσα τάση | 10 ±2×2,5% / 20 kV |
| Δευτερεύουσα τάση | 400V / 230V τριφασικό |
| Συχνότητα | 50 Hz |
| Ομάδα σύνδεσης | Dyn11 (στάνταρ) |
| Απώλεια χωρίς φορτίο (μετρηθείσα) | ≤0,18 kW (τυπικό 0,176-0,179) |
| Απώλεια φορτίου @75°C | ≤1,05 kW |
| Αντίσταση | 4% |
| Ρεύμα χωρίς φορτίο | ≤1,7% (τυπικό 1,5-1,6%) |
| Ολική μάζα | 540 kg (μάζα λαδιού περίπου 105 kg) |
| Διαστάσεις αποστολής | 950 × 600 × 1250 mm (κιβώτιο) |
| Μέθοδος ψύξης | ONAN (Oil Natural Air Natural) |
| Επίπεδο θορύβου σε απόσταση 1 m | ≤55 dB(A) |
| Παράμετρος | Μέσος όρος εργοστασιακών δοκιμών | Όριο IEC | Κατάσταση |
|---|---|---|---|
| Απώλεια χωρίς φορτίο | 0,177 kW | 0,20 kW (μέγιστο) | 11,5% κάτω από το όριο |
| Απώλεια φορτίου | 1,04 kW | 1,10 kW | 5,5% κάτω από το όριο |
| Ρεύμα χωρίς φορτίο | 1,55% | 2,0% | 22,5% κάτω από το όριο |
Βάση υπολογισμού: Μετασχηματιστής 80 kVA που λειτουργεί με μέσο φορτίο 50% (40 kVA), συντελεστής ισχύος 0,85, ώρες λειτουργίας 5.840 ώρες/έτος (16 ώρες/ημέρα × 365 ημέρες), τιμή ηλεκτρικής ενέργειας 0,12 $/kWh.
| Τύπος απώλειας | Ισχύς (kW) | Ετήσια ενέργεια (kWh) | Ετήσιο κόστος |
|---|---|---|---|
| Απώλεια χωρίς φορτίο (24/7) | 0.18 | 1.577 | $189 |
| Απώλεια φορτίου (με φορτίο 50%) | 1,05 × (0,5)² = 0,26 | 1.518 | $182 |
| Σύνολο | 0,44 μ.ο | 3.095 | $371 |
Με μέσο φορτίο 60% (48 kVA), το ετήσιο κόστος αυξάνεται σε περίπου 440 $.
Οι εμπορικοί μετασχηματιστές εγκαθίστανται συχνά κοντά σε κατειλημμένους χώρους. Πηγές θορύβου και μετριασμός σε αυτόΜετασχηματιστής βυθισμένου σε λάδι 80 kVA για εμπορική διανομή ισχύος:
| Πηγή θορύβου | Συνεισφορά | Μετριασμός σε αυτό το μοντέλο |
|---|---|---|
| Μαγνητοσυστολή πυρήνα | 70% | Η πυκνότητα ροής μειώθηκε σε 1,65 T (έναντι τυπικού 1,70 T) |
| Ανεμιστήρας ψύξης (εάν υπάρχει) | 0% | Χωρίς οπαδούς – μόνο ONAN |
| Δόνηση δεξαμενής | 20% | Αντικραδασμικά μαξιλαράκια μεταξύ πυρήνα και δεξαμενής |
| Μαγνητικό βουητό | 10% | Βηματικές αρθρώσεις πυρήνα |
| Τύπος εγκατάστασης | Τυπική μέγιστη ζήτηση | Προτεινόμενη βαθμολογία | Γιατί |
|---|---|---|---|
| Μικρό παντοπωλείο (200m²) | 25-35 kVA | 50 kVA | 80 kVA υπερμεγέθη |
| Σούπερ μάρκετ (500μ²) | 55-70 kVA | 80 kVA | Ταιριάζει με τυπικό φορτίο |
| Μικρό ξενοδοχείο (25 δωμάτια) | 50-65 kVA | 80 kVA | Επιτρέπει κορυφές φορτίου AC |
| Κοινοτικό Ιατρείο Υγείας | 40-60 kVA | 80 kVA | Περιθώριο αύξησης ιατρικού εξοπλισμού |
| Ελαφρύ μηχανουργείο (3-5 μηχανήματα) | 50-75 kVA | 80 kVA | Ρεύμα εκκίνησης κινητήρα |
| Κτίριο γραφείων (1500m²) | 60-85 kVA | 100 kVA | 80 kVA οριακή γραμμή |
Εάν η μέγιστη ζήτηση υπερβαίνει τα 70 kVA για περισσότερες από 4 συνεχείς ώρες, επιλέξτε 100 kVA.
| Απαίτηση | Αυτή η μονάδα 80 kVA | Σημειώσεις |
|---|---|---|
| Απαιτείται επιφάνεια δαπέδου | 0,45 m² (870×510 mm) | Επιπλέον πρόσβαση 600 mm μπροστά |
| Φόρτωση δαπέδου | 540 κιλά + περιεκτικότητα λαδιού | 1.000 kg/m² ελάχιστο |
| Ύψος οροφής | 2,2 m ελάχιστο | Για πρόσβαση σε δακτύλιο |
| Άνοιγμα εξαερισμού | Είσοδος + έξοδος 0,15 m² | Φυσική μεταφορά |
| Πυροπροστασία | Δωμάτιο συμβατό με το IEC 60076-12 | Υποχρεωτικό για εσωτερικούς χώρους με λάδι |
| Απομάκρυνση από καύσιμα | 1,5 μ | Ανά NFPA 70 |
Κάθε μετασχηματιστής βυθισμένου πετρελαίου 80 kVA για εμπορική διανομή ισχύος συνοδεύεται από μια αναφορά δοκιμής που περιέχει αυτές τις μετρημένες τιμές (όχι απλώς "περάσει/αποτυχία"):
Οι αγοραστές λαμβάνουν μια αναφορά PDF με αύξοντα αριθμό ανιχνεύσιμο σε παρτίδα παραγωγής.
Η Shanghai Industrial Transformer Co., Ltd. έχει αποστείλει 47 μονάδες 80kVA (S11-M-80/10) μεταξύ Ιανουαρίου 2024 και Ιανουαρίου 2026.
Αυτές οι μονάδες παραδόθηκαν σε πελάτες στις Φιλιππίνες (12 μονάδες), στην Ινδονησία (8 μονάδες), στη Νιγηρία (6 μονάδες), στο Βιετνάμ (5 μονάδες) και στην εγχώρια Κίνα (16 μονάδες). Τα στοιχεία επικοινωνίας για πελάτες αναφοράς μπορούν να παρέχονται βάσει συμφωνίας εμπιστευτικότητας.
ΑυτόΜετασχηματιστής βυθισμένου σε λάδι 80 kVA για εμπορική διανομή ισχύοςπαρέχει εργοστασιακά μετρημένη μέση απώλεια χωρίς φορτίο 0,177 kW, επίπεδο θορύβου ≤55 dB(A) και μηδενικές αξιώσεις εγγύησης σε 47 μονάδες που αποστέλλονται. Είναι κατάλληλο για σούπερ μάρκετ, μικρά ξενοδοχεία και ελαφριές εμπορικές εγκαταστάσεις που απαιτούν σέρβις 150-250A στα 0,4kV.
