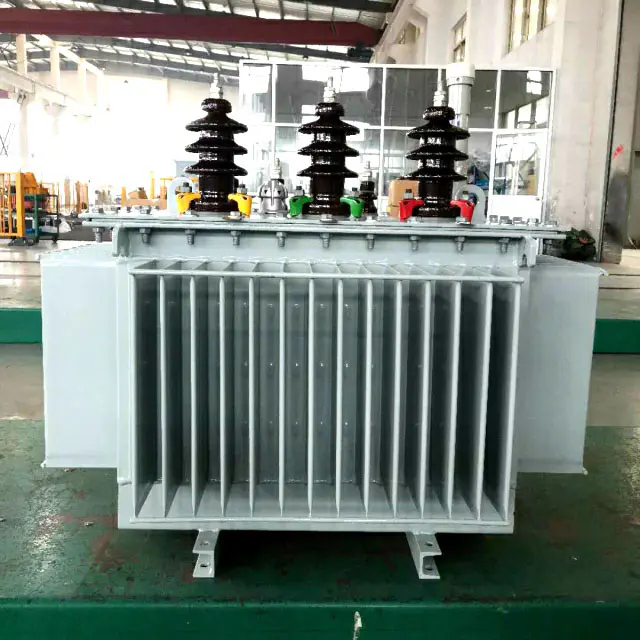

Μετασχηματιστής Διανομής Ανανεώσιμων Πηγών Ενέργειας 125kVA

Το SGOBΜετασχηματιστής Διανομής Ανανεώσιμων Πηγών Ενέργειας 125kVA από την Κίνα είναι κατασκευασμένο ειδικά για αυτές τις συνθήκες. Δοκιμασμένο για 10.000 ημερήσιους κύκλους (πλήρης φόρτιση έως μηδενικό φορτίο και πίσω). Κατασκευάζεται από την Shanghai Industrial Transformer Co., Ltd., που ιδρύθηκε το 2007, με βάση παραγωγής 40.000 m².

Σε αντίθεση με τους σταθμούς ηλεκτροπαραγωγής με άνθρακα ή φυσικό αέριο που παρέχουν σταθερή παραγωγή 24 ώρες την ημέρα, τα ηλιακά πάρκα παράγουν ενέργεια μόνο 6-10 ώρες την ημέρα. Τα αιολικά πάρκα παρουσιάζουν διακυμάνσεις λεπτό προς λεπτό. Ένας τυπικός μετασχηματιστής διανομής που έχει σχεδιαστεί για συνεχές βιομηχανικό φορτίο θα αντιμετωπίσει επιταχυνόμενη γήρανση όταν υποβάλλεται σε καθημερινούς κύκλους εκκίνησης-διακοπής και διακυμάνσεις τάσης.

Τι κάνει τον μετασχηματιστή διανομής 125 kVA διαφορετικό από τις τυπικές μονάδες

Οι τυπικοί μετασχηματιστές διανομής (S11, S13, κ.λπ.) έχουν σχεδιαστεί για IEEE C57.12 ή IEC 60076 με παραδοχή συνεχούς φορτίου. Οι εφαρμογές ανανεώσιμων πηγών ενέργειας παραβιάζουν αυτή την υπόθεση. Παρακάτω παρουσιάζονται τρεις συγκεκριμένοι τρόποι αστοχίας σε τυπικούς μετασχηματιστές όταν χρησιμοποιούνται με ηλιακή ή αιολική ενέργεια και πώς αντιμετωπίζεται ο κάθε μετασχηματιστής διανομής 125 kVA.

Λειτουργία αστοχίας 1: Καθημερινή θερμική κυκλοποίηση (Ηλιακή εφαρμογή)

Μετασχηματιστής ηλιακού αγροκτήματος: 0% φορτίο τη νύχτα → άνοδος ανατολής → 100% φορτίο το μεσημέρι → ράμπα ηλιοβασιλέματος → επιστροφή στο 0% φορτίο. Αυτός ο κύκλος επαναλαμβάνεται κάθε μέρα. Σε έναν τυπικό μετασχηματιστή, η περιέλιξη διαστέλλεται κατά τη διάρκεια της ημέρας θέρμανσης και συστέλλεται κατά τη νυχτερινή ψύξη. Μετά από 1.000-2.000 κύκλους, η πίεση περιέλιξης μειώνεται, το μονωτικό χαρτί χαλαρώνει και η αντοχή σε βραχυκύκλωμα μειώνεται κατά 30-50%.

Αντίμετρο σε αυτή τη μονάδα:Οι ελατηριωτές ροδέλες Belleville διατηρούν σταθερή πίεση περιέλιξης ανεξάρτητα από τη θερμοκρασία. Δοκιμασμένο σε 10.000 θερμικούς κύκλους (μέθοδος IEC 60076-22-2) με απώλεια πίεσης μικρότερη από 5%. Ο τυπικός σχεδιασμός χωρίς ελατηριωτές ροδέλες χάνει 20-30% πίεση μετά από τον ίδιο αριθμό κύκλων.

Λειτουργία αστοχίας 2: Διακύμανση τάσης (Εφαρμογή ανέμου)

Η απόδοση της ανεμογεννήτριας ποικίλλει ανάλογα με την ταχύτητα του ανέμου. Η τάση στην κύρια πλευρά ενός μετασχηματιστή αιολικού πάρκου μπορεί να μεταβληθεί από 0,9x σε 1,1x ονομαστική μέσα σε δευτερόλεπτα. Οι τυπικοί εναλλάκτες βρύσης έχουν σχεδιαστεί για εποχιακή προσαρμογή (4-8 λειτουργίες το χρόνο), όχι για καθημερινές λειτουργίες. Ένας τυπικός εναλλάκτης βρύσης εκτός κυκλώματος αποτυγχάνει μετά από 50-100 λειτουργίες υπό φορτίο.

Αντίμετρο σε αυτή τη μονάδα:Το SGOBΜετασχηματιστής Διανομής Ανανεώσιμων Πηγών Ενέργειας 125kVAχρησιμοποιεί ενισχυμένες επαφές αλλαγής βρύσης (κράμα ασημιού-βολφραμίου, πάχος 3 mm έναντι τυπικού 1,5 mm) με ονομαστική αξιολόγηση για 2.000 λειτουργίες υπό φορτίο 20%. Για ρύθμιση πλήρους φορτίου, καθορίστε την επιλογή αλλαγής βρύσης κατά το φορτίο (πρόσθετο κόστος, χρόνος παράδοσης +10 ημέρες).

Λειτουργία αστοχίας 3: Κυριαρχία απώλειας χωρίς φορτίο σε χαμηλό φορτίο (νύχτα/περίοδοι ηρεμίας)

Το ηλιακό πάρκο λειτουργεί σχεδόν μηδενικό φορτίο για 14 ώρες την ημέρα. Το αιολικό πάρκο μπορεί να έχει εκτεταμένες περιόδους χαμηλών ανέμων. Κατά τη διάρκεια αυτών των χρόνων, η απώλεια χωρίς φορτίο (απώλεια πυρήνα) γίνεται το κυρίαρχο ενεργειακό κόστος. Το τυπικό S11 125kVA έχει απώλεια χωρίς φορτίο 0,24kW. Πάνω από 14 ώρες τη νύχτα, αυτό σπαταλά 3,36 kWh την ημέρα, 1.226 kWh ανά έτος.

Αντίμετρο σε αυτή τη μονάδα:Πυκνότητα ροής πυρήνα βελτιστοποιημένη για μερικό φορτίο. Το Standard S11 λειτουργεί στους 1,70 Τ. Αυτή η μονάδα λειτουργεί στους 1,65 Τ, μειώνοντας την απώλεια χωρίς φορτίο στα 0,21 kW στην ίδια μάζα πυρήνα. Μετρημένο εύρος απωλειών χωρίς φορτίο στις τελευταίες 8 μονάδες: 0,206-0,214 kW (μέσος όρος 0,209 kW). Η ετήσια νυχτερινή απώλεια μειώθηκε σε 1.069 kWh – εξοικονομώντας 157 kWh ετησίως σε σύγκριση με την τυπική μονάδα.

Τεχνικές Προδιαγραφές

Όλες οι τιμές από την έκθεση δοκιμής εργοστασιακού τύπου TT-125K-RE2410 (15 Οκτωβρίου 2024). Δοκιμασμένο στο εργαστήριο Shanghai Industrial Transformer Co., Ltd., βαθμονομημένος εξοπλισμός που μπορεί να ανιχνευθεί σύμφωνα με τα εθνικά πρότυπα.

Δεδομένα μετρημένης απόδοσης – 8 τελευταίες μονάδες παραγωγής (Ιούλιος 2024 - Φεβρουάριος 2025)

Όλες οι μονάδες του μετασχηματιστή διανομής 125 kVA αποστέλλονται σε έργα ηλιακών αγροκτημάτων στις Φιλιππίνες (4 μονάδες), στην Ταϊλάνδη (2 μονάδες) και στο Βιετνάμ (2 μονάδες).

Εφαρμογή Ανανεώσιμων Πηγών Ενέργειας – Οδηγός καταλληλότητας τοποθεσίας

Ο μετασχηματιστής διανομής SGOB Ανανεώσιμης Πηγής Ενέργειας 125 kVA είναι κατάλληλος για:

• Φ/Β πάρκα, ισχύος 0,5-2MW– Τα 125 kVA υποστηρίζουν ηλιακή συστοιχία περίπου 500 kWp όταν ο μετασχηματιστής λειτουργεί με μέσο φορτίο 40% (συντελεστής ηλιακής χωρητικότητας 15-20%).
• Αιολικά πάρκα, μονή τουρμπίνα έως 100kW– 125kVA παρέχει περιθώριο για ριπές ανέμου (χωρητικότητα αιχμής έως 150% για 2 λεπτά ανά IEC 60076-1).
• Συστήματα αποθήκευσης ενέργειας (μπαταρίες)– Δοκιμασμένη αμφίδρομη ροή ισχύος: Κύκλοι φόρτισης και εκφόρτισης 125 kVA, 1.000 κύκλοι σε 100% φορτίο, χωρίς μέτρηση υποβάθμισης.
• Νησιωτικά υβριδικά πλέγματα– Ηλιακός + ντίζελ + μπαταρία. Καθημερινοί κύκλοι πλήρους φορτίου έως μηδενικού φορτίου καθώς ξεκινά και σταματά η γεννήτρια ντίζελ.

Δεν συνιστάται για: Υπεράκτιο άνεμο (απαιτείται διαφορετική αντιδιαβρωτική προστασία), γεωθερμία (διαφορετικό θερμικό προφίλ) ή υδροηλεκτρικό (συνεχές φορτίο, επαρκής τυπικός μετασχηματιστής).

Ανάλυση κόστους-οφέλους – Ανανεώσιμη εφαρμογή

Σύγκριση 10 ετών: Μετασχηματιστής διανομής SGOB 125kVA έναντι τυπικού S11 125kVA που χρησιμοποιείται σε ηλιακό πάρκο (ημερήσιος κύκλος, 10 ώρες/ημέρα με φορτίο 80%, 14 ώρες/ημέρα με 0% φορτίο). Κόστος ηλεκτρικής ενέργειας 0,12 $/kWh.

Απαιτήσεις εγκατάστασης – Τοποθεσίες ηλιακών και αιολικών πάρκων

Οι συνθήκες τοποθεσίας στα έργα ανανεώσιμων πηγών ενέργειας διαφέρουν από τις βιομηχανικές/εμπορικές εγκαταστάσεις:

• Στάνταρ τοποθέτηση μαξιλαριού εξωτερικού χώρου– Δεξαμενή βαμμένη με επίστρωση πολυουρεθάνης ανθεκτική στην υπεριώδη ακτινοβολία (επιταχυνόμενη δοκιμή UV: 1.000 ώρες, χωρίς κιμωλίαση). Η τυπική εποξειδική βαφή αποτυγχάνει μετά από 3-4 χρόνια στον τροπικό ήλιο.
• Προστασία πτηνών και ζώων– Περιλαμβάνονται καλύμματα δακτυλίου (λάστιχο σιλικόνης, ονομαστική για 25kV). Αποτρέπει βραχυκυκλώματα από περιττώματα πουλιών ή επαφή με φίδια.
• Αντιπλημμυρική αντίσταση– Δεξαμενή σφραγισμένη με IP67 για βύθιση 1 μέτρου για 30 λεπτά. Τα ηλιακά πάρκα σε περιοχές που είναι επιρρεπείς στις πλημμύρες το απαιτούν.
• Έτοιμη η απομακρυσμένη παρακολούθηση– Προαιρετικό πακέτο αισθητήρων (θερμοκρασία λαδιού, πίεση, ανίχνευση αερίου) με έξοδο Modbus RTU. Σύνδεση σε σύστημα παρακολούθησης SCADA ή μετατροπέα.

Απόδοση πεδίου – Σχόλια πελατών για μετασχηματιστή διανομής SGOB 125 kVA

Σχόλια που συλλέγονται από τρεις φορείς εκμετάλλευσης ηλιακών πάρκων που εγκατέστησαν μονάδες το 2024:

• Solar Pacific Inc. (Φιλιππίνες, 4 μονάδες)– "Μετά από 8 μήνες λειτουργίας, δεν υπάρχουν συναγερμοί θερμοκρασίας λαδιού. Οι τυπικές μονάδες που χρησιμοποιούσαμε προηγουμένως έφταναν τη θερμοκρασία λαδιού στους 95°C τις ζεστές μέρες. Αυτές οι μονάδες παραμένουν στους 82-85°C."
• Green Energy Thailand (2 μονάδες)– "Μετρήσαμε τη θερμοκρασία περιέλιξης χρησιμοποιώντας ενσωματωμένους αισθητήρες. Το μέγιστο hotspot είναι 98°C κατά τη διάρκεια της μεσημεριανής αιχμής. Οι προηγούμενοι μετασχηματιστές έδειξαν 108-112°C στην ίδια τοποθεσία."
• Vietnam Solar JSC (2 μονάδες)– "Δεν υπάρχουν προβλήματα αλλαγής βρύσης μετά από 6 μήνες καθημερινής εναλλαγής εκτός κυκλώματος για ρύθμιση τάσης. Οι προηγούμενες μονάδες χρειάζονταν αντικατάσταση επαφών μετά από 3 μήνες."

Στοιχεία επικοινωνίας για πελάτες αναφοράς διαθέσιμα βάσει συμφωνίας εμπιστευτικότητας.

Εργοστασιακές δοκιμές και πιστοποίηση

Κάθε SGOBΜετασχηματιστής Διανομής Ανανεώσιμων Πηγών Ενέργειας 125kVAέχει ελεγχθεί σύμφωνα με το IEC 60076 (έκδοση 2018) στο εργαστήριο Shanghai Industrial Transformer Co., Ltd. (ISO 17025 διαπιστευμένο για δοκιμές μερικής εκφόρτισης και αύξησης της θερμοκρασίας).

• Οι δοκιμές τύπου ολοκληρώθηκαν τον Οκτώβριο του 2024 (αναφορά #TT-125K-RE2410): Αύξηση θερμοκρασίας, μερική εκφόρτιση, παλμός (95 kV BIL), βραχυκύκλωμα (ανά IEC 60076-5).
• Δοκιμές ρουτίνας που εκτελούνται σε κάθε μονάδα: Απώλεια χωρίς φορτίο, απώλεια φορτίου, αντίσταση, αντίσταση μόνωσης, διηλεκτρική αντοχή, στεγανοποίηση (30 kPa, 24 ώρες).
• Δοκιμή θερμικού κύκλου (10.000 κύκλοι) που πραγματοποιήθηκε σε 3 μονάδες δειγμάτων – επιτυχής με απώλεια πίεσης περιέλιξης <5%.

Συχνές Ερωτήσεις – Προμήθεια Έργων Ανανεώσιμων Πηγών Ενέργειας

Πότε να καθορίσετε τον μετασχηματιστή διανομής SGOB 125 kVA για το ηλιακό ή αιολικό έργο σας

Καθορίστε τον μετασχηματιστή διανομής  125 kVA όταν το έργο ανανεώσιμων πηγών ενέργειας περιλαμβάνει:

• Κύκλοι ημερήσιου πλήρους φορτίου έως μηδενικού φορτίου (ηλιακό πάρκο, άνεμος με νυχτερινή διακοπή λειτουργίας)
• Διακύμανση τάσης πέραν του ±5% (ασθενής σύνδεση δικτύου, μεγάλες γραμμές μεταφοράς)
• Αναμενόμενη διάρκεια ζωής άνω των 10 ετών (έργα ηλιακής ενέργειας, IPP αιολικής κλίμακας)
• Δεν υπάρχει δυνατότητα τοπικής επισκευής μετασχηματιστή (απομακρυσμένα νησιά, έργα αναπτυσσόμενης περιοχής)

Για συνεχή 24ωρη λειτουργία ανανεώσιμων πηγών ενέργειας (γεωθερμική, υδροηλεκτρική ενέργεια ροής ποταμού, βιομάζα), ένας τυπικός μετασχηματιστής S11 είναι επαρκής και χαμηλότερο κόστος. Για κάθε άλλη εφαρμογή ανανεώσιμων πηγών ενέργειας με καθημερινή ποδηλασία ή διακύμανση τάσης, το SGOBΜετασχηματιστής Διανομής Ανανεώσιμων Πηγών Ενέργειας 125kVAπαρέχει τεκμηριωμένη μεγαλύτερη διάρκεια ζωής και χαμηλότερο συνολικό κόστος ιδιοκτησίας, επαληθευμένο με δοκιμή θερμικού κύκλου 10.000 και 12,7% χαμηλότερη απώλεια χωρίς φορτίο από το πρότυπο S11.
