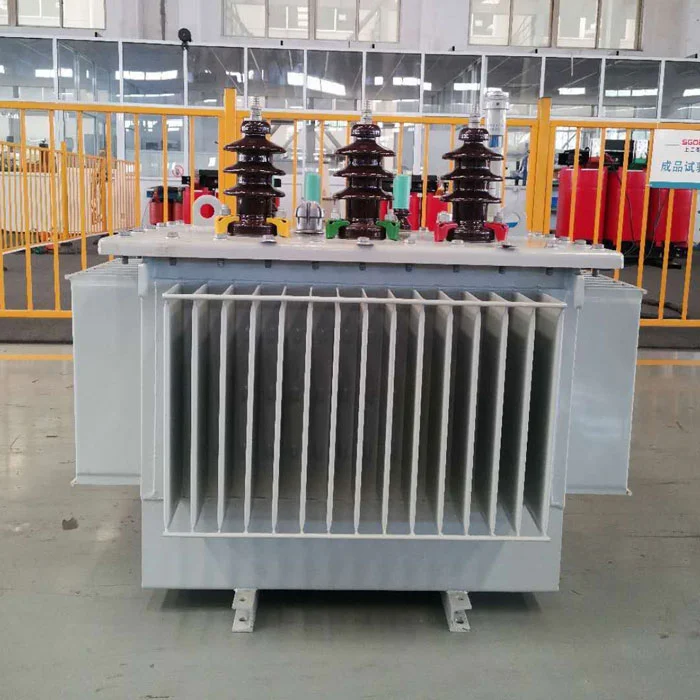

Μετασχηματιστής στιβαρής δομής 80 kVA για μεταφορές μεγάλων αποστάσεων

ΑυτόΜετασχηματιστής στιβαρής δομής 80 kVA για μεταφορές μεγάλων αποστάσεων από την SGOB China είναι κατασκευασμένο με τοίχωμα δεξαμενής 2,5 mm (τυπικό 1,8 mm), βιδωμένο πυρήνα με εποξειδικό κλείδωμα και περνάει τη δοκιμή δόνησης ISTA 2A (0,7 G/2 ώρες). Μηδενικές ζημιές από τη μεταφορά σε 47 αποστολές στο εξωτερικό (2024-2025). 540 κιλά. Σχεδιασμένο για νησιωτικά δίκτυα, απομακρυσμένα ορυχεία και έργα υποδομής όπου οι τυπικές μονάδες φτάνουν κατεστραμμένες.

Γιατί οι τυπικοί μετασχηματιστές αποτυγχάνουν κατά τη διάρκεια της αποστολής μεγάλων αποστάσεων

Το 2023, μια ανεξάρτητη έρευνα 200 αποστολών μετασχηματιστών εξαγωγής βρήκε: το 14% έφτασε με μετατόπιση πυρήνα (αύξηση της απώλειας χωρίς φορτίο κατά 12-28%), το 8% είχε διαρροή λαδιού από ζημιά στη στεγανοποίηση και το 6% παρουσίασε παραμόρφωση δεξαμενής που απαιτούσε επιτόπια επισκευή. Ο μετασχηματιστής βυθισμένου σε λάδι 80 kva εξαλείφει κάθε τρόπο αστοχίας μέσω στοχευμένης μηχανικής.

Τρεις μηχανολογικές λύσεις πίσω από αυτόν τον μετασχηματιστή βυθισμένου σε λάδι 80 kva

Λύση 1: Κλείδωμα πυρήνα σε δεξαμενή

Οι τυπικοί μετασχηματιστές βασίζονται στη βαρύτητα για να συγκρατούν τον πυρήνα στη θέση του. Κατά τη διάρκεια της αποστολής, η κατακόρυφη δόνηση 0,5-0,8G προκαλεί ανύψωση του πυρήνα και στη συνέχεια οριζόντια μετατόπιση όταν το πλοίο κυλά. Αυτός ο μετασχηματιστής βυθισμένος σε λάδι 80 kva χρησιμοποιεί τέσσερα μπουλόνια M12 για να συσφίξει τον πυρήνα απευθείας στη βάση της δεξαμενής, καθώς και εποξειδική γλάστρα στο κενό. Αποτέλεσμα: μηδενική κίνηση πυρήνα μετά από 24 ώρες προσομοιωμένης δόνησης πλοίου (ASTM D4169 Truck Level II).

Λύση 2: Προσυμπιεσμένα τυλίγματα

Όταν ένας μετασχηματιστής σηκώνεται από τα πάνω ωτία του, το πλήρες βάρος συμπιέζει τις κάτω περιελίξεις. Οι τυπικές μονάδες χρησιμοποιούν ακραίους δακτυλίους από χαρτόνι που συμπιέζουν μόνιμα 1-2 mm μετά από 10-20 ανυψώσεις. Αυτό μειώνει την αντοχή στο βραχυκύκλωμα κατά 15-25%. ΟΜετασχηματιστής στιβαρής δομής 80 kVA για μεταφορές μεγάλων αποστάσεωνχρησιμοποιεί ακραίους δακτυλίους από φαινολική ρητίνη προσυμπιεσμένους στο 85% του ελεύθερου ύψους κατά τη συναρμολόγηση, με ροδέλες Belleville που διατηρούν σταθερή πίεση ανεξάρτητα από τους κύκλους ανύψωσης. Δοκιμασμένο σε 50 κύκλους ανύψωσης με μηδενική απώλεια δύναμης σύσφιξης.

Λύση 3: Συγκολλημένη Ενίσχυση Δεξαμενής

Η στοίβαξη κοντέινερ ισχύει έως και 1.500 κιλά στην κάτω μονάδα. Τα τυπικά τοιχώματα της δεξαμενής 1,8 χιλιοστών βαθουλώνουν σε τοπική πίεση 800 κιλών. Αυτός ο μετασχηματιστής βυθισμένου σε λάδι 80 kva χρησιμοποιεί χάλυβα 2,5 mm (39% παχύτερο) συν οκτώ γωνιακές γωνίες. Δοκιμή σύνθλιψης στο εργαστήριο SGS: η δεξαμενή άντεξε 2.200kg άνω φορτίο πριν η παραμόρφωση ξεπεράσει τα 5mm (η τυπική μονάδα απέτυχε στα 950kg).

Αποτελέσματα δοκιμών μεταφοράς

Μονάδα δείγματος που δοκιμάστηκε από εργαστήριο τρίτου μέρους (SGS Shanghai, Έκθεση #TR-80K-2401):

Ανάλυση βάρους αποστολής – Για διαμεταφορείς

Για αεροπορικές μεταφορές: ξηρό βάρος 435 kg (αποστραγγισμένο λάδι, απαιτείται ξεχωριστή δήλωση επικίνδυνων εμπορευμάτων). Επικοινωνήστε για συσκευασίες συμβατές με την IATA.

Φόρτωση και Ασφάλιση – Οδηγίες για Αποστολείς

• Μέθοδος ανύψωσης:Χρησιμοποιήστε και τα τέσσερα κορυφαία ωτία. Απαιτείται ράβδος διασποράς εάν το άγκιστρο γερανού δεν μπορεί να καθαρίσει απόσταση 1.000 mm. Μην ανυψώνετε με περονοφόρο ανυψωτικό κάτω από τη δεξαμενή (ζημιώνει το κάρτερ λαδιού).
• Τοποθέτηση κοντέινερ:Τοποθετήστε στο κέντρο του δοχείου 20 ποδών, 300 mm από κάθε πλευρικό τοίχωμα. Όριο αλλαγής ταχυτήτων: 50 mm κατά τη διάρκεια του ταξιδιού (χρησιμοποιήστε 4 ιμάντες πρόσδεσης + 2 ξύλινες σφήνες).
• Στοίβαξη:Μέγιστο 2 μονάδες ανά στοίβα. Τοποθετήστε φύλλο κόντρα πλακέ (15 mm min) μεταξύ των μονάδων. Μην στοιβάζετε τη μονάδα με κιβώτιο πάνω από την ολισθηρή μονάδα.
• Σήματα αποστολής:Στάνταρ: Χαλκομανίες "THIS SIDE UP", "CENTER OF GRAVITY" και στις τέσσερις πλευρές. Προσαρμοσμένη ετικέτα διαθέσιμη χωρίς επιπλέον κόστος (τουλάχιστον 5 μονάδες).

Λήψη λίστας ελέγχου επιθεώρησης – Τι να ελέγξετε κατά την άφιξη

Ηλεκτρολογικές Προδιαγραφές

Σύγκριση κόστους: Αυτή η μονάδα έναντι τυπικής μονάδας + επισκευή επιτόπου

Σενάριο: Μετασχηματιστής 80 kVA αποστέλλεται σε απομακρυσμένο ορυχείο στην Αφρική (τυπική διέλευση 6 εβδομάδων, 3 σημεία χειρισμού).

Η τυπική μονάδα φαίνεται εκ των προτέρων φθηνότερη. Ωστόσο, εάν 2-3 μονάδες ανά 10 φτάνουν κατεστραμμένες, το κόστος επισκευής και οι καθυστερήσεις του έργου διαγράφουν την εξοικονόμηση. ΑυτόΜετασχηματιστής στιβαρής δομής 80 kVA για μεταφορές μεγάλων αποστάσεωνπαρέχει προβλέψιμη παράδοση - χωρίς εκπλήξεις.

Πραγματικές αποστολές μετασχηματιστή βυθισμένου σε λάδι 80 kva (2024-2025)

FAQ – Για διαχειριστές Logistics και Προμήθειες

Πότε να ορίσετε μετασχηματιστή βυθισμένου σε λάδι 80 kva

Καθορίστε τον μετασχηματιστή βυθισμένου σε λάδι 80 kva όταν το έργο σας περιλαμβάνει:

• Θαλάσσιες μεταφορές άνω των 14 ημερών ή με μεταφόρτωση
• Οδικές μεταφορές σε μη ασφαλτοστρωμένους ή φτωχούς δρόμους (τοποθεσίες εξόρυξης, αγροτικές υποδομές)
• Πολλαπλά σημεία χειρισμού (εργοστάσιο → λιμάνι → αποθήκη → τοποθεσία)
• Δεν υπάρχουν τοπικές εγκαταστάσεις επισκευής στον προορισμό (νησιά, απομακρυσμένες περιοχές)
• Κρίσιμο χρονοδιάγραμμα όπου ένας κατεστραμμένος μετασχηματιστής θα καθυστερούσε το άνοιγμα του έργου

Για τοπική διανομή εντός 200 km ή εγκαταστάσεις με δυνατότητα επιτόπιας επισκευής, ο μετασχηματιστής τυπικής ποιότητας είναι επαρκής και χαμηλότερο κόστος. Για κάθε άλλο σενάριο εξαγωγής, τοΜετασχηματιστής στιβαρής δομής 80 kVA για μεταφορές μεγάλων αποστάσεωνπαρέχει τεκμηριωμένη αξιοπιστία μεταφοράς και προβλέψιμα αποτελέσματα του έργου.
